WEINZIERL 5267 KNX Multi IO 570 Ein- und Ausgangsmodul für die Gebäudesteuerung

Jeder Smart Home User kennt es: Das Platzproblem im Verteilerkasten. Gerade, wenn viele Binäreingänge und Kanäle benötigt werden, wird es schnell eng. Da muss jede neue Funktion gut durchdacht und genau geplant sein, um die wertvollen Plätze so effizient wie möglich zu nutzen. Im schlimmsten Fall muss sogar auf einige Funktionen verzichtet werden, weil die Kapazität im Verteilerkasten einfach nicht ausreicht.

Abhilfe soll bei diesem Problem das WEINZIERL 5267 Multi IO 570 Ein- und Ausgangsmodul schaffen. Doch welche Funktionen und Features bietet das Gerät? Wir haben die wichtigsten Vorteile zusammengefasst.

Platzvorteil

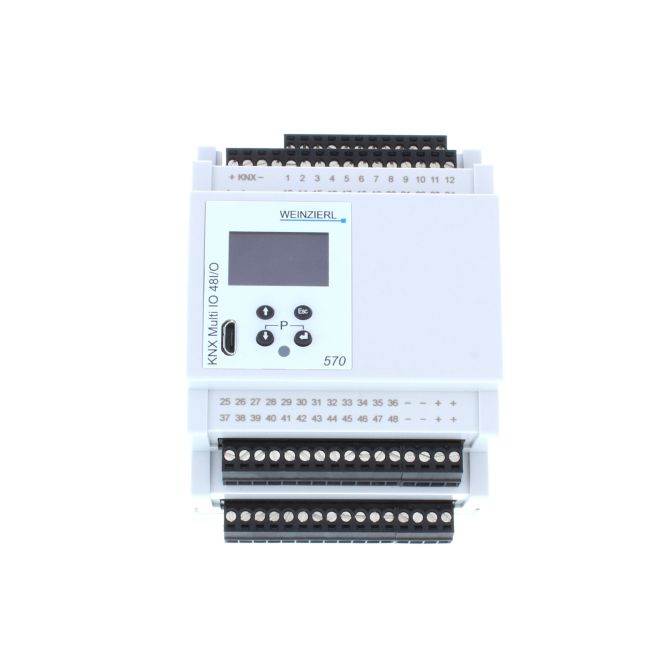

Das Verhältnis von Größe zu Leistung ist beim WEINZIERL 5267 nahezu unschlagbar: Mit seiner Breite von 4 TE nimmt das Modul nur wenig Platz im Verteilerkasten ein und überzeugt trotzdem durch seine 48 digitalen Kanäle, die flexibel genutzt werden können. Eine USB-Schnittstelle zur Verbindung zwischen PC und KNX Bus ist ebenfalls integriert. Diese ist galvanisch vom KNX-Bus getrennt.

Einfache Konfiguration und Erweiterbarkeit

Zum Drehen des 360°-Bildes Maus gedrückt halten

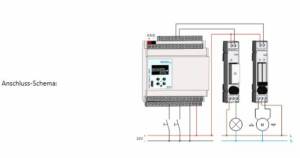

Die 48 digitalen Kanäle des Weinzierl KNX Multi IO können flexibel und bedarfsgerecht genutzt werden. Je nach gewünschter Funktion lässt sich das Modul beispielsweise mit dem WEINZIERL 5321 KNX IO Extension 590 Koppelrelais oder dem WEINZIERL 5322 Multi IO Extension Shutter 592 Doppelrelais erweitern. Ersteres eignet sich zum Beispiel für die Steuerung von Lampen und Steckdosen, letzteres hingegen kann für die Einbindung von Jalousien und Rollladen genutzt werden. Freie Kanäle bleiben also nicht ungenutzt, sondern lassen sich flexibel umfunktionieren.

Der große Vorteil an der Verwendung externer Relais besteht darin, dass über das Modul selbst keine Spannung läuft und es entsprechend nicht beschädigt werden kann. Wird zu viel Spannung auf die Geräte gegeben, wird im schlimmsten Fall das externe Relais beschädigt, nicht jedoch das WEINZIERL Modul.

Alle Konfigurationen für Jalousien, Rollladen, Leuchten, Steckdosen etc. sind in der enthaltenen Applikation voreingestellt, sodass für den Nutzer kein zusätzlicher Programmieraufwand entsteht. Die Applikation ist ausführlich und lückenlos auf die verschiedenen Nutzungsszenarien eingestellt, sodass alle wichtigen Funktionen hier zu finden sind. Dies macht die Inbetriebnahme besonders einfach.

Kostenvorteil

Benötigt man viele, aber nicht alle Binäreingänge, kann man mit den Extensions die restlichen Kanäle einfach umfunktionieren. So lassen sich Neuanschaffungen von Aktoren sparen, was je nach Situation einen enormen Kostenvorteil darstellen kann.

Beispielsweise wird ein Haus mit 17 Fenstern und Türen gebaut. Jedes Fenster erhält zwei Fensterkontakte (Kipp-/Öffnungsüberwachung). 34 Kanäle werden also als Eingang genutzt, 14 Kanäle stehen zur freien weiteren Verfügung. Im Vergleich mit den normalerweise verwendeten Binäreingängen, von denen 2 x 16-fach und 1 x 4-fach benötigt würden, kommt man allein hierfür schon etwa 300 € günstiger und spart sich nebenbei noch 16 TE Platz.

Sind nun zwei 8-fache Jalousieaktoren vorhanden, fehlt ein Kanal. Die Anschaffung eines weiteren 4-fachen Jalousieaktors wird umgangen, indem eine Shutter Extension benutzt wird – die Ersparnis beträgt über 100 € und 3 TE Platz. Weitere Restkanäle können einfach nach dem gleichen Prinzip, und auch problemlos einzeln nachträglich, genutzt werden.

Für Neuinstallationen kommen außerdem Kosteneinsparungen für den Verteilerkasten hinzu, der in einer kleineren Größe gewählt werden kann. Dies bedeutet noch einmal einen Kostenvorteil von bis zu 200 €.

Fazit

Zum Drehen des 360°-Bildes Maus gedrückt halten

Werden viele Kanäle mit verschiedenen Funktionen benötigt, ist der WEINZIERL 5267 eine hervorragende Wahl. Wenig Platzeinnahme und verhältnismäßig geringe Kosten für eine hochwertige Qualität und sehr flexible Möglichkeiten machen den positiven Gesamteindruck des Gerätes aus.

Für Nutzer, die weniger Kanäle benötigen, kann es durchaus sinnvoll sein, auf eine Variante mit weniger Kanälen zu setzen. Für die richtige Auswahl werfen Sie am besten einen Blick auf unsere Übersicht über alle Binäreingänge im Voltus-Shop.
