Das Wichtigste in Kürze

• DALI (Digital Addressable Lighting Interface) ist ein international standardisiertes Protokoll für die digitale Lichtsteuerung nach IEC 62386.
• Jede Leuchte kann einzeln adressiert, gedimmt und überwacht werden.
• Eine DALI-Linie unterstützt bis zu 64 Betriebsgeräte sowie bis zu 16 Gruppen und 16 Szenen.
• Die Busleitung ist zweipolig und polaritätsfrei.
• DALI lässt sich über Gateways in KNX-, BACnet- oder Modbus-Systeme integrieren.
• DALI-2 verbessert die Interoperabilität durch ein Zertifizierungsverfahren.
• D4i erweitert DALI um Energie-, Diagnose- und Betriebsdaten für Smart Building-Anwendungen.

DALI-Lichtsteuerung: Leuchten einzeln adressieren

Mit einer DALI-Lichtsteuerung steuerst du die Beleuchtung in Gebäuden nach individuellen Wünschen bzw. nach Bedarf: Leuchten lassen sich getrennt adressieren, dimmen und später ohne neue Verdrahtung anpassen. Das hilft besonders bei Projekten, bei denen du Licht automatisieren oder in KNX, BACnet oder Modbus einbinden möchtest.

DALI im Überblick

DALI steht für Digital Addressable Lighting Interface. Das digitale Protokoll verbindet Controller, LED-Treiber, Sensoren, Bediengeräte und Gateways über eine Zweidraht-Busleitung. Vereinfacht gesagt: Die Leuchten benötigen weiterhin ihre normale Stromversorgung. Für die Steuerung genügt jedoch eine gemeinsame DALI-Busleitung statt vieler separater Schalt- und Dimmadern.

In diesem Beleuchtungsnetzwerk lassen sich Leuchten individuell adressieren und gezielt steuern. So können sie isoliert oder in Gruppen bedient sowie flexibel in Szenen eingebunden werden.

DALI im Überblick

DALI steht für Digital Addressable Lighting Interface. Das digitale Protokoll verbindet Controller, LED-Treiber, Sensoren, Bediengeräte und Gateways über eine Zweidraht-Busleitung. Vereinfacht gesagt: Die Leuchten benötigen weiterhin ihre normale Stromversorgung. Für die Steuerung genügt jedoch eine gemeinsame DALI-Busleitung statt vieler separater Schalt- und Dimmadern.

In diesem Beleuchtungsnetzwerk lassen sich Leuchten individuell adressieren und gezielt steuern. So können sie isoliert oder in Gruppen bedient sowie flexibel in Szenen eingebunden werden.

Vorteile von DALI im Alltag

Mit DALI passt sich Beleuchtung an Nutzung, Tageslicht und Raumstruktur an. Im Büro schaltet sich das Licht bei Anwesenheit ein und dimmt bei ausreichend Tageslicht herunter. In Besprechungsräumen rufst du Szenen für Präsentation oder Meeting ab. Im Hotel regelst du Flure, Zimmer und öffentliche Bereiche getrennt.

Das bringt vor allem drei Vorteile:

• Leuchten einzeln steuerbar
• Lichtbereiche per Konfiguration anpassbar
• Rückmeldungen zu Status und Fehlern auswertbar

DALI erleichtert die Verwaltung umfangreicher Beleuchtungsanlagen. Fehler werden schneller erkannt, Konfigurationen passt du ohne großen Aufwand an und Lichtszenen rufst du jederzeit reproduzierbar ab.

Anwendungsbereiche für DALI-Lichtsteuerung

DALI spielt seine Stärken dort aus, wo Beleuchtung differenziert gesteuert, automatisiert und an unterschiedliche Nutzungen angepasst werden soll. Das betrifft den einzelnen Raum genauso wie ein komplettes Gebäude.

Typische Anwendungen:

• Büro- und Gewerbeflächen mit zonenweiser Lichtsteuerung
• Hotels, Bildungsgebäude und öffentliche Gebäude mit zentraler Verwaltung
• Besprechungsräume mit Lichtszenen für unterschiedliche Anforderungen
• Wohnbereiche und Smart Home-Projekte mit mehreren Lichtzonen

In größeren Gebäuden lässt sich die Beleuchtung mit DALI gezielt nach Nutzung, Anwesenheit oder Tageslicht regeln. Dadurch werden unnötige Betriebszeiten vermieden.

Aufbau eines DALI-Systems

Ein DALI-System besteht aus mehreren Bausteinen. Welche Produkte du brauchst, hängt von deinen Leuchten, der gewünschten Bedienung und der Einbindung in andere Systeme ab.

• DALI-Controller für Steuerbefehle
• DALI-LED-Treiber für dimmbare Leuchten
• DALI-Sensoren für Präsenz, Bewegung und Tageslicht

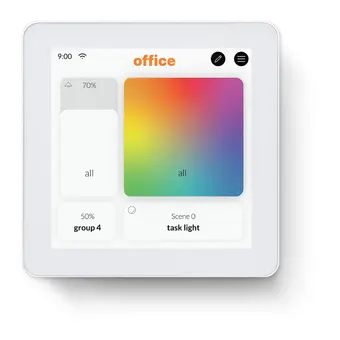

• DALI-Bediengeräte für manuelle Steuerung
• DALI-Gateways und Spannungsversorgung für Systemanbindung sowie Busbetrieb

Der Controller lenkt die DALI-Linie. LED-Treiber setzen Befehle an den Leuchten um. Sensoren liefern Werte für eine automatische Lichtregelung. Gateways binden die Beleuchtung bei Bedarf in die Gebäudeautomation ein.

Technische Grundlagen des DALI-Bus

Eine DALI-Linie bietet:

• Bis zu 64 DALI-Betriebsgeräte (z. B. LED-Treiber) pro Linie
• Bis zu 16 Gruppen
• Bis zu 16 Szenen
• Freie Topologie, kein Ring

Die 64 Adressen einer DALI-Linie sind für Betriebsgeräte vorgesehen, beispielsweise LED-Treiber oder elektronische Vorschaltgeräte. DALI-2 erlaubt zusätzlich die Einbindung von Steuergeräten wie Sensoren oder Tastern mit eigenem Adressraum. Diese belegen keine der 64 Adressen für Betriebsgeräte.

Die tatsächliche Grenze für die Anzahl der Geräte auf einer Linie wird in der Praxis meist durch die verfügbare Busstromversorgung bestimmt, üblicherweise 250 mA.

Eine Gruppe fasst mehrere Betriebsgeräte zusammen, die gemeinsam gesteuert werden, etwa alle Leuchten eines Raums. Eine Szene speichert eine bestimmte Lichteinstellung, z. B. „Präsentation“ oder „Meeting“, die sich auf Knopfdruck wieder abrufen lässt.

Anders als bei vielen anderen Bussystemen benötigst du für DALI kein spezielles Buskabel. Stromversorgung (230 V) und DALI-Steuerleitung kannst du gemeinsam in einem handelsüblichen 5-adrigen NYM-Kabel verlegen.

Dadurch spart DALI in der Gebäudeinstallation oft deutlich Verkabelungsaufwand gegenüber Bussystemen, die ein zusätzliches Buskabel benötigen.

Die Leitung kannst du als Stern, Baum oder Linie verlegen – nur ein geschlossener Ring ist nicht zulässig. Bei einem Leitungsquerschnitt von 1,5 mm² ist eine Leitungslänge von bis zu 300 Metern möglich.

DALI, DALI-2 und D4i im Vergleich

DALI bezeichnet den grundlegenden Standard für digitale Lichtsteuerung nach IEC 62386.

DALI-2 erweitert den Standard um zusätzliche Geräteklassen und ein Zertifizierungsprogramm. Kombinierst du Produkte verschiedener Hersteller, reduzieren DALI-2-zertifizierte Komponenten das Risiko von Kompatibilitätsproblemen.

D4i richtet sich an intelligente Leuchten. Diese Erweiterung ist relevant, wenn Leuchten Betriebsdaten bereitstellen oder in IoT-nahe Gebäudekonzepte eingebunden werden sollen. Für ein D4i-Projekt brauchst du passende Treiber, als intelligente Schnittstelle zwischen dem DALI-Bus und der LED-Leuchte. Viele DALI-2-Komponenten wie Sensoren oder Gateways kannst du damit kombinieren.

Warum D4i statt nur DALI-2?

Für Smart Building- und IoT-Anwendungen lohnt sich der Blick auf D4i. Der Treiber liefert über die reine Lichtsteuerung hinaus zusätzliche Informationen und Funktionen:

• Energiedaten stehen zur Auswertung bereit
• Betriebsstunden werden gespeichert
• Diagnosedaten zeigen den Zustand des Treibers
• Sensoren und Funkmodule lassen sich direkt über den DALI-Bus versorgen

Diese Daten helfen dir, Wartung und Betrieb vorausschauend zu planen, statt erst bei einem Ausfall zu reagieren.

DALI-Installation und Inbetriebnahme planen

Eine DALI-Installation gelingt leichter, wenn du Teilnehmerzahl, Busspannungsversorgung und Steuerung früh festlegst. Nach der Installation adressierst du die DALI-Geräte und parametrierst sie per Steuergerät oder Software. In dieser Phase legst du beispielsweise fest, welcher Gruppe das Gerät angehören soll oder wie es auf einen Befehl reagiert.

Das solltest du beachten:

• Teilnehmerzahl passend zur DALI-Linie planen
• DALI-Busspannungsversorgung richtig auslegen
• Gruppen und Szenen vorab strukturieren
• Topologie für Raum, Zone oder Gebäude festlegen
• Parametrierung über Steuergerät oder Software vorbereiten

Häufige Fehler entstehen durch zu viele Teilnehmer auf einer Linie, eine fehlende oder falsch dimensionierte Busspannungsversorgung oder unklare Zuordnungen. Eine sorgfältige Planung hält das System übersichtlich und erleichtert Wartung sowie spätere Änderungen. Lies dazu auch „DALI-Schaltung mit Lunatone einfach erklärt“.

Zusammenfassend betrachtet macht DALI die Beleuchtung zu einem System, das sich an Raum, Nutzung und Gebäude anpasst – von der einzelnen Leuchte bis zur vollständigen Automation.
