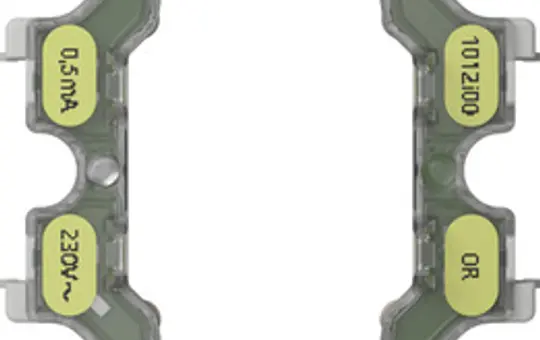

GIRA 3791012 LED-Beleuchtungselement Variante 1, 230 V | orange

GIRA 3791012 LED-Beleuchtungselement | Variante 1, 230 V | orange

Marke: GIRA
Produkt-Nr.: 20047825
EAN: 4010337110316
Herstellerartikelnummer: 3791012
Herstellertyp: 3791012
Gewicht: 0,0255 kg
Auf Lager
Lieferzeit 2-3 Werktage
5,99 €
inkl. MwSt. zzgl. Versand
Stück
LED-Beleuchtungselemente von Gira: Was du vor dem Einbau wissen solltest

LED-Beleuchtungselemente sind eine praktische Ergänzung für viele Gira Schaltereinsätze. Sie sorgen für bessere Orientierung im Dunkeln und können zusätzlich anzeigen, ob ein Verbraucher gerade aktiv ist – etwa eine Leuchte oder eine Steckdose. Damit diese Funktionen zuverlässig arbeiten, müssen jedoch einige Voraussetzungen erfüllt sein. Hier erfährst du, worauf du achten solltest.

Zwei Funktionen – unterschiedliche Anforderungen

Gira LED-Elemente können grundsätzlich zwei Dinge tun:

  • Beleuchten: Die LED leuchtet unabhängig vom Schaltzustand, z. B. dauerhaft oder bei Dunkelheit. Das ist besonders hilfreich in Fluren, Treppenhäusern oder Arbeitsbereichen.
  • Kontrollieren: Die LED zeigt den Schaltzustand eines angeschlossenen Verbrauchers an – also ob z. B. das Licht eingeschaltet ist.


Welche Funktion tatsächlich genutzt werden kann, hängt vom Schaltereinsatz und der Verdrahtung ab.

Voraussetzung: Der richtige Schaltereinsatz

Nicht jeder Schaltereinsatz ist für jede Funktion geeignet. Die wichtigsten Punkte:

  • N-Klemme vorhanden? Für die Kontrollfunktion muss der Schaltereinsatz über eine Neutralleiterklemme verfügen. Ohne diese ist nur die Beleuchtung möglich.
  • Meldekontakt bei Tastern? Taster benötigen einen separaten Meldekontakt, damit die LED den Schaltzustand anzeigen kann. Ohne diesen ist keine Kontrollfunktion möglich.
  • Wippe mit Kontrollfenster? Damit die LED sichtbar ist, muss die verwendete Wippe ein Kontrollfenster besitzen. Bei Einsätzen ohne Fenster ist die LED zwar aktiv, aber nicht sichtbar.
  • Spannungsversorgung beachten Gira bietet LED-Elemente für 230 V~ und für Kleinspannung (12–30 V~). Die Wahl hängt vom eingesetzten System ab – z. B. bei KNX oder anderen Niederspannungsinstallationen.


Einbau und Funktion: Was du beachten solltest

  • Einsteckrichtung entscheidet über die Funktion Die LED-Elemente können je nach Einsteckrichtung (0° oder 180°) unterschiedlich wirken – z. B. als Kontroll- oder Beleuchtungselement. Die genaue Funktion hängt vom Typ und Anschluss ab.
  • Nicht jeder Einsatz unterstützt LED-Elemente Einige Schaltereinsätze – z. B. Wipptaster ohne Meldekontakt – sind nicht für LED-Elemente geeignet. Hier funktioniert weder die Beleuchtung noch die Kontrollanzeige.
  • Serienschalter benötigen eine spezielle LED-Variante Für Serienschalter gibt es eine eigene LED-Ausführung, da hier zwei Schaltkreise unabhängig voneinander gesteuert werden.


Übersicht: Welche LED-Variante passt zu welchem Einsatz?

Damit du schnell herausfindest, welches LED-Element zu deinem Schaltereinsatz passt, haben wir eine übersichtliche Tabelle erstellt. Sie zeigt für jeden GIRA-Typ, ob und wie die LED-Elemente für Kontrollfunktion und Beleuchtung bei 230 V~ und 12–30 V~ eingesetzt werden können.

Schaltereinsatz (GIRA Typ)230 V~ Kontroll230 V~ Beleuchtung12–30 V~ Kontroll12–30 V~ Beleuchtung
310600 / 381600 – Wippschalter–Variante 1–Variante 4
31063x – AP Wippschalter–Variante 1–Variante 4
317600 – Wippschalter 16 AX–Variante 1–Variante 4
312600 / 383600 – Tastschalter–Variante 1–Variante 4
312700 / 383700 – Kreuzschalter (Taster)–Variante 1–Variante 4
310700 / 381700 – Kreuzschalter (Wippe)–Variante 1–Variante 4
31073x – AP Kreuzschalter–Variante 1–Variante 4
310200 / 381200 – Ausschalter 2-poligVariante 1Variante 1Variante 4Variante 4
31023x – AP Ausschalter 2-poligVariante 1Variante 1Variante 4Variante 4
311600 / 382600 – Wipp-KontrollschalterVariante 2Variante 1Variante 5Variante 4
31163x / 31161x – AP Wipp-KontrollschalterVariante 2Variante 1Variante 5Variante 4
318600 – Wipp-Kontrollschalter 16 AXVariante 2Variante 1Variante 5Variante 4
318630 – AP Wipp-Kontrollschalter 16 AXVariante 2Variante 1Variante 5Variante 4
313600 – Tast-KontrollschalterVariante 2Variante 1Variante 5Variante 4
313500 / 384500 – Serien-Tast-KontrollschalterVariante 3–––
311500 / 382500 – Serien-Wipp-KontrollschalterVariante 3–––
311200 / 382200 – Wipp-Kontrollschalter 2-poligVariante 1Variante 1Variante 4Variante 4
31123x – AP Wipp-Kontrollschalter 2-poligVariante 1Variante 1Variante 4Variante 4
312200 / 384200 – Tast-Kontrollschalter 2-poligVariante 1Variante 1Variante 4Variante 4
315100 / 387100 – Wipptaster (ohne Meldekontakt)–Variante 2–Variante 5
315600 / 387600 – Wipptaster Wechsler (ohne Meldekontakt)–Variante 2–Variante 5
31563x / 31561x – AP Wipptaster Wechsler–Variante 2–Variante 5
315000 / 387000 – Wipptaster mit N-Klemme–Variante 1–Variante 4
315200 / 387200 – Wipptaster mit MeldekontaktVariante 2Variante 2Variante 5Variante 5
31523x – AP Wipptaster mit MeldekontaktVariante 2Variante 2Variante 5Variante 5
Farbe
orange
Herstellerartikelnummer
3791012
Herstellerfarbe
orange
Herstellertyp
3791012
Klasse
Beleuchtungseinsätze
Marke
GIRA
