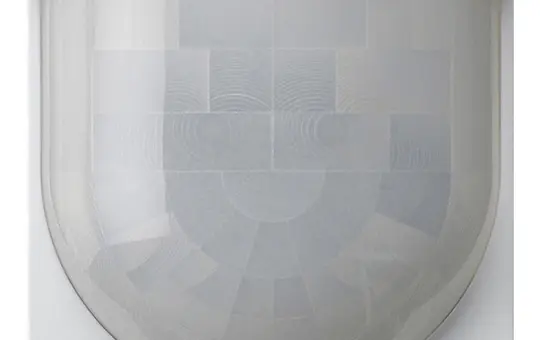

GIRA 537503 Bewegungsmelderaufsatz S3000 System 55 | 2,20 m, Standard | reinweiß glänzend

Marke: GIRA

Produkt-Nr.: 20031845

EAN: 4010337051145

Herstellerartikelnummer: 537503

Herstellertyp: 537503

Gewicht: 0,063 kg

Auf Lager

Lieferzeit 2-3 Werktage

Stück

Der Bewegungsmelderaufsatz für das System 55 ist funktional ausgestattet und ermöglicht eine flexible Integration in bestehende Schaltsysteme, wobei er mit einer durchdachten Konstruktion auf eine einfache Installation und den professionellen Einsatz ausgelegt ist.

Automatisches Schalten: Schaltet die Beleuchtung abhängig von Wärmebewegung und Umgebungshelligkeit automatisch ein und aus.
System 3000 Kompatibilität: Betrieb mit Schalt-, Dimm- oder Nebenstelleneinsatz im 3-Draht-System für erweiterte Steuerungsmöglichkeiten.
Einstellbare Helligkeitsschwelle: Die Lichtempfindlichkeit ist stufenlos von ca. 5 bis 500 Lux einstellbar, um individuelle Anforderungen zu erfüllen.
Empfindlichkeit in vier Stufen: Anpassbare Bewegungsempfindlichkeit (25, 50, 75, 100 %) zur Feinjustierung des Erfassungsbereichs.
Erweiterbarer Erfassungsbereich: Kombination mit Nebenstelleneinsatz 3-Draht ermöglicht Vergrößerung des Erfassungsbereichs.
Nachlaufzeit mit Bedienmöglichkeit: Bei Anschluss eines Nebenstelleneinsatzes kann die Beleuchtung während der Nachlaufzeit ein- oder gedimmt bleiben.
Erfassungswinkel und Reichweite: 180° Erfassungswinkel mit max. 15 m Reichweite nach vorne bei Montagehöhe bis 2,20 m.

Der GIRA 537503 Bewegungsmelderaufsatz S3000 System 55 ist ein elektronischer Aufsatz zur automatischen Steuerung von Beleuchtungssystemen, der auf Bewegungen in einem definierten Erfassungsbereich reagiert. Er detektiert Wärmebewegungen und berücksichtigt dabei die Umgebungshelligkeit, um die Beleuchtung bedarfsgerecht ein- oder auszuschalten. Der Bewegungsmelderaufsatz ist speziell für den Einsatz mit dem System 3000 konzipiert und kann in Kombination mit Schalt-, Dimm- oder Nebenstelleneinsätzen mit 3-Draht-Anschluss betrieben werden. Dadurch lässt sich die Funktionalität des Bewegungsmelders in bestehende System 3000 Installationen problemlos integrieren und erweitern.

Die zentrale Funktion des Bewegungsmelders ist das automatische Schalten der Beleuchtung abhängig von erfasster Bewegung und eingestellter Umgebungshelligkeit. Die Helligkeitsschwelle ist dabei stufenlos einstellbar im Bereich von etwa 5 bis 500 Lux, was eine Anpassung an unterschiedliche Lichtverhältnisse ermöglicht. Zusätzlich ist eine Tagbetrieb-Funktion vorhanden, bei der die Beleuchtung unabhängig von der Umgebungshelligkeit geschaltet werden kann. Die Empfindlichkeit des Sensors lässt sich in vier Stufen (25 %, 50 %, 75 %, 100 %) einstellen, um die Reaktionsfähigkeit auf Bewegungen individuell anzupassen. Die Nachlaufzeit, also die Zeitspanne, in der die Beleuchtung nach der letzten Bewegungserfassung eingeschaltet bleibt, ist mit etwa zwei Minuten festgelegt.

Für die Bedienung und Steuerung bietet das Produkt die Möglichkeit, in Kombination mit einem System 3000 Nebenstelleneinsatz mit Bedienaufsatz oder mechanischem Taster an der Hauptstelle die Beleuchtung während der Nachlaufzeit manuell einzuschalten oder zu dimmen. Wird ein System 3000 Dimmeinsatz eingesetzt, kann die Beleuchtung mit der zuletzt eingestellten Helligkeit oder einer gespeicherten Einschalthelligkeit aktiviert werden. Die Speicherung der Einschalthelligkeit erfolgt dauerhaft nur über den Nebenstelleneinsatz mit Bedienaufsatz, was eine individuelle Anpassung und Komfortbedienung ermöglicht.

Der Bewegungsmelderaufsatz verfügt über einen Erfassungswinkel von 180°, der einen weiten Bereich vor dem Sensor abdeckt. Die Reichweite variiert je nach Montagehöhe: Bei einer Montagehöhe von bis zu 2,20 m beträgt der Erfassungsbereich nach vorne maximal 15 m und zu jeder Seite bis zu 10 m. Bei einer niedrigeren Montagehöhe von bis zu 1,10 m reduziert sich der Erfassungsbereich nach vorne auf maximal 10 m und zu jeder Seite auf 9 m. Diese Angaben sind für die Planung und Installation wichtig, um eine optimale Positionierung und Abdeckung des zu überwachenden Bereichs zu gewährleisten.

Automatisierungsfunktionen sind in Form der Kombination mit System 3000 Nebenstelleneinsätzen realisierbar, die neben der manuellen Steuerung auch die Erweiterung des Erfassungsbereichs ermöglichen. Die Integration in das System 3000 erlaubt zudem die Umsetzung komplexerer Steuerungsaufgaben durch Kombination verschiedener Einsätze, wobei der Bewegungsmelderaufsatz die Grundlage für eine bedarfsgerechte Lichtsteuerung bildet.

Sicherheits- und Zugriffsfunktionen sind im Datenblatt nicht explizit beschrieben, jedoch gewährleistet das System 3000 durch seine strukturierte Verdrahtung und die Verwendung von Nebenstelleneinsätzen eine sichere und kontrollierte Bedienung. Die Nachlaufzeit ist fest eingestellt, um eine verlässliche Abschaltung der Beleuchtung zu garantieren.

Die Systemanbindung erfolgt über den 3-Draht-Anschluss an das System 3000, wodurch der Bewegungsmelderaufsatz mit Schalt-, Dimm- oder Nebenstelleneinsätzen verbunden werden kann. Diese Schnittstelle ermöglicht eine direkte Einbindung in die elektrische Installation und die Steuerung der Beleuchtung ohne zusätzliche Bus- oder Kommunikationsschnittstellen.

Die Inbetriebnahme umfasst die Einstellung der Helligkeitsschwelle und der Empfindlichkeit in vier Stufen, was eine Anpassung an die örtlichen Gegebenheiten und Anforderungen erlaubt. Die Nachlaufzeit ist werkseitig auf etwa zwei Minuten festgelegt und nicht verstellbar. Die Kombination mit Nebenstelleneinsätzen zur Erweiterung des Erfassungsbereichs oder zur Bedienung erfordert eine entsprechende Verdrahtung und Parametrierung im System 3000.

Die Bauform ist auf das System 55 abgestimmt und ermöglicht den Einbau in Standard-Schalterprogramme. Der Aufsatz hat eine Breite von 1 TE (Teilungseinheit) und ist in der Farbe reinweiß glänzend ausgeführt. Die Montagehöhe ist bis maximal 2,20 m vorgesehen, was für typische Wandmontagen im Innenbereich geeignet ist. Die erforderliche Versorgungsspannung entspricht den Vorgaben des System 3000 und ist über den 3-Draht-Anschluss sichergestellt. Die Schutzart ist für den Einsatz als Flächenschalter mit IP20 angegeben.

Aufdruck: ohne
Farbe: weiß
Herstellerartikelnummer: 537503
Herstellerfarbe: reinweiß
Herstellertyp: 537503
Klasse: Elektronikaufsätze
Marke: GIRA
Material: Kunststoff
Oberfläche: glänzend
Serie: ClassiX | E1 | E2 | E3 | Esprit | Event | Standard 55 | Studio
System: System 3000
