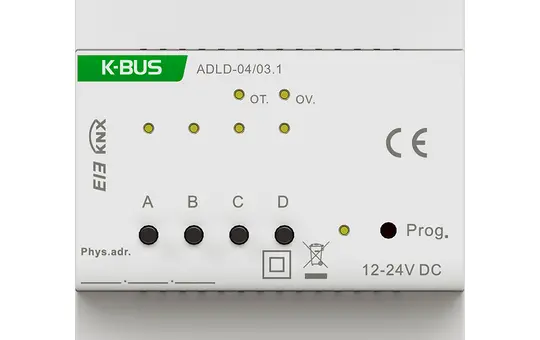

GVS ADLD-04/03.1 KNX-LED-Dimmaktor 4-fach

GVS ADLD-04/03.1 KNX-LED-Dimmaktor | 4-fach

Marke: GVS
Produkt-Nr.: 20003959
EAN: 0714824450537
Herstellerartikelnummer: 7267242
Herstellertyp: ADLD-04/03.1
Gewicht: 0,111 kg
wird für dich bestellt
Elektrogeräte Rücknahme
Stück
Für die Integration in KNX-Systeme bietet der GVS ADLD-04/03.1 LED-Dimmaktor eine kompakte Bauweise und eine auf einfache Installation ausgerichtete Konstruktion, die sich besonders für die Steuerung von LED-Beleuchtungen in professionellen Anwendungen eignet.

  • Integrierte KNX-Schnittstelle (KNX-TP): Direkte Anbindung an den KNX-Bus mit physikalischer Adressvergabe über Programmiertaste, ermöglicht die Steuerung und Kommunikation ohne zusätzliche Schnittstellenkomponenten.
  • Vier Kanäle mit Konstantspannungs-Ausgang: Jeder Kanal liefert einen Nennstrom von 4 A bei 12–24 V DC, geeignet zur direkten Ansteuerung von LED-Lampen mit Kurzschluss-, Überspannungs- und Übertemperaturschutz.
  • Relatives und absolutes Dimmen mit Handbedienung: Schalten per kurzem Tastendruck und stufenloses relatives Dimmen durch langen Tastendruck an den Handbedientasten für jeden Kanal möglich.
  • Status- und Fehleranzeige über LEDs: Ausgangsstatus je Kanal sowie Übertemperatur- und Überspannungszustände werden durch separate LEDs visualisiert, inklusive automatischer Helligkeitsabsenkung bei Übertemperatur.
  • Szenen- und Preset-Funktion: Speicherung und Abruf von bis zu 15 Szenen sowie voreingestellten Helligkeitswerten, inklusive definierbarem Verhalten bei Busspannungswiederkehr.
  • Treppenhauslichtfunktion integriert: Spezielle Funktion zur zeitgesteuerten Beleuchtung, steuerbar über KNX, zur Nutzung in Treppenhaus- oder Flurbeleuchtung.


Der GVS ADLD-04/03.1 KNX-LED-Dimmaktor ist ein 4-Kanal-Dimmaktor zur Steuerung von LED-Leuchtmitteln innerhalb eines KNX-Bussystems. Er ermöglicht das Schalten sowie das relative und absolute Dimmen von LED-Lampen mit einer Konstantspannung von 12 bis 24 V DC und einem Nennstrom von bis zu 4 A pro Kanal. Die direkte Anbindung an den KNX-Bus erfolgt über eine Busklemme, wodurch keine zusätzlichen Schnittstellenkomponenten erforderlich sind. Die Steuerung der Ausgänge kann sowohl über KNX-Telegramme als auch manuell über vier Handbedientasten erfolgen, die kurzes Betätigen zum Schalten und langes Betätigen zum relativen Dimmen nutzen.

Zur Überwachung und sicheren Funktion verfügt der Dimmaktor über integrierte Schutzmechanismen gegen Kurzschluss, Überspannung und Übertemperatur. Die Überspannungsanzeige signalisiert bei Eingangsspannungen über 26 V DC oder Ausgangsströmen über 4 A Warnzustände, bei Überschreitungen von 30 V DC bzw. 5 A wird der Ausgang abgeschaltet. Die Übertemperaturanzeige reagiert ab 70 °C, wobei die Helligkeit bei steigender Temperatur schrittweise reduziert wird, um das Gerät zu schützen. Diese Statusinformationen werden über LED-Anzeigen am Gerät visualisiert, ebenso wie der Ausgangsstatus jedes Kanals.

Der Dimmaktor unterstützt bis zu 15 Szenen und eine Treppenhauslichtfunktion, die eine zeitgesteuerte Lichtsteuerung ermöglicht. Über die Preset-Funktion können voreingestellte Helligkeitswerte gespeichert und nach Busspannungswiederkehr automatisch abgerufen werden, was insbesondere für Anwendungen mit definierten Lichtstimmungen oder Energieeinsparungen relevant ist. Die Parametrierung und Adressierung erfolgt über eine Programmiertaste und entsprechende LEDs direkt am Gerät.

Die Montage erfolgt platzsparend auf einer 35-mm-Hutschiene nach DIN EN 60715, was eine einfache Integration in Verteilerschränke erlaubt. Die Eingangsspannung von 12 bis 24 V DC wird extern zugeführt, während der KNX-Bus die Steuer- und Kommunikationssignale liefert. Die kompakte Bauform und die Schraubanschlüsse für Last und Bus erleichtern die Installation und Wartung. Die Betriebsanzeige mit grün blinkender LED signalisiert den ordnungsgemäßen Applikationsbetrieb.

Die Handbedientasten ermöglichen eine schnelle manuelle Steuerung, was insbesondere für Installateure und Nutzer vor Ort von Vorteil ist, wenn eine direkte Bedienung ohne ETS-Software gewünscht wird. Die Status- und Fehlerberichte über KNX bieten Planern und Systemintegratoren die Möglichkeit, den Zustand der Dimmkanäle zentral zu überwachen und bei Störungen schnell zu reagieren.

Insgesamt bietet der GVS ADLD-04/03.1 KNX-LED-Dimmaktor eine praxisgerechte Lösung zur zuverlässigen und flexiblen Steuerung von LED-Beleuchtung in KNX-Gebäuden, die durch integrierte Schutzfunktionen, manuelle Bedienbarkeit und umfangreiche Szenen- und Preset-Funktionen den Anforderungen moderner Gebäudeautomation gerecht wird.

Die integrierten Schutzfunktionen gegen Kurzschluss, Überspannung und Übertemperatur gewährleisten einen sicheren Betrieb auch unter anspruchsvollen Bedingungen. Die Übertemperaturanzeige passt die Helligkeit automatisch an, um eine Überlastung zu vermeiden, was die Lebensdauer der angeschlossenen LED-Leuchten verlängert. Die Überwachung des Ausgangsstroms und der Eingangsspannung ermöglicht eine frühzeitige Erkennung von Fehlfunktionen oder Überlastungen, die über KNX gemeldet werden können.

Die Szenensteuerung mit bis zu 15 Szenen erlaubt es, komplexe Lichtstimmungen zentral zu verwalten und per KNX-Bus abzurufen. Dadurch lassen sich unterschiedliche Beleuchtungsszenarien für verschiedene Tageszeiten oder Nutzungsanforderungen realisieren. Die Treppenhauslichtfunktion unterstützt zeitgesteuerte Lichtabschaltung, was Energieeinsparungen in gemeinschaftlich genutzten Bereichen ermöglicht.

Die Parametrierung des Dimmaktors erfolgt über eine Programmiertaste am Gerät, mit der die physikalische KNX-Adresse vergeben wird. Die Anzeige von Betriebszuständen und Fehlern erfolgt über mehrere LEDs, die eine schnelle Diagnose vor Ort ermöglichen. Die Handbedientasten bieten eine zusätzliche Bedienmöglichkeit unabhängig vom KNX-System, was insbesondere bei Wartung oder Fehlersuche hilfreich ist.

Durch die konstante Ausgangsspannung von 12 bis 24 V DC eignet sich der Dimmaktor speziell für den Betrieb von LED-Leuchten mit Konstantspannungsversorgung. Die vier unabhängigen Kanäle ermöglichen die getrennte Steuerung mehrerer Leuchtkreise, was eine flexible und differenzierte Lichtsteuerung in Wohn- und Gewerbegebäuden erlaubt.

Die kompakte Bauform und die Montage auf einer 35-mm-Hutschiene erleichtern die Integration in Standard-Verteilerschränke. Das Gerät ist für den Einsatz in geschlossenen Gehäusen vorgesehen, um eine zuverlässige Funktion und Schutz vor Umwelteinflüssen sicherzustellen.
Anzahl der Ausgänge
4
Apple HomeKit
Nein
Ausgangsleistung in W
96
BAB-Tec
Nein
Bluetooth
Nein
Casambi
Nein
DALI
Nein
Dimmen
Ja
Dimmverfahren
PWM Konstantspannung CV
ENOcean
Nein
Fan-Coil
Nein
free@home
Nein
Gira One
Nein
Google Assistant
Nein
Größe Anschlussklemme in mm2
4
Hager KNXeasy
Nein
Herstellerartikelnummer
7267242
Herstellertyp
ADLD-04/03.1
Home Assistant
Nein
Jalousie
Nein
JUNG HOME
Nein
Klasse
Dimmaktoren
KNX
Ja
KNX-RF
Nein
KNX-Secure
Nein
KNX-TP
Ja
Marke
GVS
Matter
Nein
Mbus
Nein
mit Netatmo
Nein
Modbus
Nein
Modbus RTU
Nein
Modbus TCP
Nein
Montageart
Reiheneinbau
Nebenstelleneingang
Nein
Nennspannung Ausgänge
12 - 24 V DC
Parallelbetrieb von Kanälen möglich
Nein
Samsung SmartThings
Nein
Schalten
Nein
Shelly
Nein
Siemens LOGO!
Nein
Tag/Nacht funktion
Nein
Teilungseinheiten
4 TE
Theben LUXORliving
Nein
Thread
Nein
Übertragungsart
Kabel
verschiedene Phasen anschließbar
Nein
Vor Ort-/Handbedienung
Ja
Wi-Fi
Nein
Wirkleistungsmessung
Nein
Wiser Home
Nein
Zigbee
Nein
