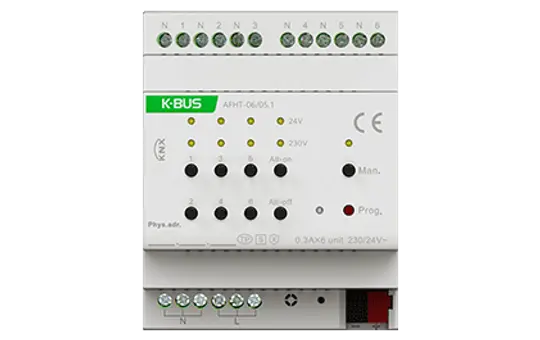

GVS AFHT-06/05.1 KNX-Heizungsaktor Triac | 6-fach, KNX Secure

Der GVS AFHT-06/05.1 KNX-Heizungsaktor Triac ist für den professionellen Einsatz in KNX-Systemen konzipiert und bietet eine kompakte Bauweise mit einer durchdachten Steuerung von bis zu sechs Ventilausgängen. Das Gerät unterstützt eine flexible Raumtemperaturregelung und ist auf eine einfache Installation auf der DIN-Hutschiene ausgelegt.

• Unterstützung für 24 V AC und 230 V AC Stellantriebe: Sechs unabhängige Ventilausgänge mit einer maximalen Schaltstromstärke von 300 mA pro Kanal ermöglichen die Ansteuerung von Stellantrieben ohne zusätzlichen Neutralleiteranschluss.
• Integrierte Raumtemperaturregelung mit Heiz-/Kühlmodus: Das Gerät unterstützt eine 2-Punkt- und PI-Steuerung inklusive Umschaltung zwischen Heiz- und Kühlbetrieb sowie bis zu fünf Szenenfunktionen und sechs Regelkreise.
• Manuelle Bedienung und Statusanzeige: Über Tasten können die einzelnen Ventilausgänge manuell geschaltet werden, wobei LEDs den aktuellen Ventilstatus und Betriebsmodus (Hand/Automatik) anzeigen.
• Schutzfunktionen bei Kurzschluss und Überlast: Erfasste Fehler führen zur Abschaltung des betroffenen Ausgangs mit automatischem Wiederanlauf nach definierter Zeit, bei anhaltendem Fehler erfolgt eine dauerhafte Abschaltung bis zum Neustart.
• KNX Secure-Kompatibilität: Die Kommunikation erfolgt über KNX TP mit Data-Secure, womit eine gesicherte Datenübertragung im KNX-Bus gewährleistet wird.

Der GVS AFHT-06/05.1 KNX-Heizungsaktor Triac verfügt über sechs unabhängige Ventilausgänge zur Ansteuerung von Stellantrieben mit 24 V AC oder 230 V AC. Jeder Kanal kann mit einem maximalen Schaltstrom von bis zu 300 mA betrieben werden, wodurch die Ansteuerung sowohl von Niederspannungs- als auch von Netzspannungs-Stellantrieben möglich ist. Die Ventilausgänge benötigen keinen zusätzlichen Neutralleiteranschluss, da dieser intern verbunden ist, was die Installation vereinfacht. Die kompakte Bauform ermöglicht die Montage auf einer 35 mm DIN-Hutschiene in Verteilerschränken oder Kleinverteilern.

Zur Regelung der Raumtemperatur integriert der Heizungsaktor eine Heiz-/Kühlregelung, die sowohl einen 2-Punkt- als auch einen PI-Regelalgorithmus unterstützt. Dabei können bis zu sechs Regelkreise und fünf Szenenfunktionen genutzt werden, um unterschiedliche Betriebszustände oder Zeitprofile abzubilden. Die Umschaltung zwischen Heiz- und Kühlmodus (Sommer-/Winterbetrieb) ist ebenso möglich wie eine Ventilspülung zur Sicherstellung der Funktionstüchtigkeit der Stellantriebe. Eine Ventilsperrfunktion erlaubt das gezielte Deaktivieren einzelner Kanäle, während eine Zwangssteuerung die manuelle Übersteuerung der Automatik ermöglicht. Die Handbedienung erfolgt über Tasten direkt am Gerät, mit zugehörigen Status-LEDs zur Anzeige des Ventilzustands sowie des Betriebsmodus (Hand- oder Automatikbetrieb).

Die Kurzschluss- und Überlastschutzfunktion überwacht jeden Ausgangskanal und schaltet diesen bei Fehlererkennung ab. Nach Ablauf einer parametrierbaren Wiederanlaufzeit erfolgt ein automatischer Neustart des Kanals, der bei anhaltender Störung wiederholt wird, bis der Fehler behoben und das Gerät neu gestartet wird. Eine Spannungs- und Ausfallmeldung unterstützt die Fehlerdiagnose in der Anlage. Die Kommunikation mit dem KNX-Bussystem erfolgt über eine integrierte KNX-TP-Schnittstelle, die KNX Data Secure unterstützt. Dadurch sind die Telegramme auf Bus-Ebene gegen unbefugtes Mitlesen und Manipulation abgesichert, was die Sicherheit der Gebäudeautomation erhöht.

Die Parametrierung und Inbetriebnahme erfolgen über die ETS, wobei die physikalische Adresse über eine Programmiertaste am Gerät vergeben wird. Die Status-LEDs geben Auskunft über den Betriebszustand und die Adressierung. Die sechs Ventilausgänge können individuell manuell oder automatisiert gesteuert werden, wobei die Umschaltung zwischen Hand- und Automatikbetrieb über eine Taste am Gerät möglich ist. Die Anzeige der Ventilstellung erfolgt über separate LEDs je Kanal, die auch Störzustände durch Blinkmuster signalisieren. Die kompakte Bauform mit den Abmessungen 72 x 90 x 64 mm erleichtert die Integration in Verteilerschränke.

Die vielseitigen Funktionen des Heizungsaktors ermöglichen eine präzise und flexible Steuerung von Heiz- und Kühlsystemen in KNX-Gebäudeautomationsanlagen. Die Kombination aus integrierter Raumtemperaturregelung, umfangreichen Szenenfunktionen, Schutzmechanismen und sicherer KNX-Kommunikation erlaubt eine praxisgerechte Nutzung in Wohn- und Gewerbegebäuden. Die manuelle Bedienbarkeit am Gerät unterstützt Service und Wartung, während die KNX-Anbindung eine zentrale Steuerung und Integration in größere Automationssysteme gewährleistet.

Die sechs Ventilausgänge des AFHT-06/05.1 sind mit internen oder externen Reglern kombinierbar, was die Anpassung an unterschiedliche Heiz- und Kühlsysteme erlaubt. Die integrierte Heiz-/Kühlregelung mit 2-Punkt- und PI-Algorithmus sorgt für eine bedarfsgerechte Temperaturführung und kann individuell für jeden Kanal parametriert werden. Die fünf Szenenfunktionen ermöglichen das Abrufen vordefinierter Betriebszustände, was beispielsweise für unterschiedliche Tageszeiten oder Abwesenheitsmodi genutzt werden kann. Die Umschaltung zwischen Heiz- und Kühlbetrieb erfolgt automatisch oder manuell, was eine flexible Anpassung an saisonale Anforderungen erlaubt.

Die Handbedienung am Gerät umfasst Tasten zur individuellen Steuerung der Ventilausgänge sowie Tasten für die Gesamtöffnung oder -schließung aller Ventile. Die zugehörigen LEDs zeigen den aktuellen Ventilstatus an und unterstützen durch Blinkmuster die Erkennung von Kurzschluss-, Überlast- oder Unterspannungssituationen. Ein langer Tastendruck schaltet zwischen Hand- und Automatikbetrieb um, was vor allem bei Wartungsarbeiten oder Störungsfällen praktisch ist. Die Programmiertaste dient der Vergabe der KNX-Physikalischen Adresse und erleichtert die Inbetriebnahme.

Die KNX-Anbindung erfolgt über eine Busklemme mit Schraubanschluss und unterstützt KNX TP sowie KNX Data Secure. Die sichere Datenübertragung schützt die Kommunikation vor Manipulationen und unbefugtem Zugriff, was insbesondere in sicherheitsrelevanten Anwendungen von Bedeutung ist. Die direkte Integration in das KNX-System ermöglicht die zentrale Steuerung und Visualisierung der Heizungsaktorenfunktionen in der Gebäudeautomation ohne zusätzliche Schnittstellenkomponenten.

Der Heizungsaktor ist für die Montage auf einer 35 mm DIN-Hutschiene vorgesehen und weist eine kompakte Bauform mit einem Gewicht von etwa 0,3 kg auf. Die Installation erfolgt in Verteilerschränken oder Kleinverteilern, wobei auf eine ordnungsgemäße Bedienbarkeit, Prüfung und Wartung zu achten ist. Die Anschlussklemmen sind für Leiterquerschnitte von 0,2 bis 2,5 mm² ausgelegt und ermöglichen eine sichere Verbindung. Die Schutzfunktionen für Kurzschluss und Überlast erhöhen die Betriebssicherheit und schonen die angeschlossenen Stellantriebe.

Die Kombination aus sechs unabhängigen Kanälen, integrierter Raumtemperaturregelung mit Heiz- und Kühlmodus, umfangreichen Szenenfunktionen sowie KNX Secure-Kommunikation macht den GVS AFHT-06/05.1 zu einem praxisgerechten Heizungsaktor für anspruchsvolle KNX-Gebäudeautomationsprojekte, die eine flexible, sichere und einfach zu installierende Lösung für die Heizungssteuerung erfordern.
