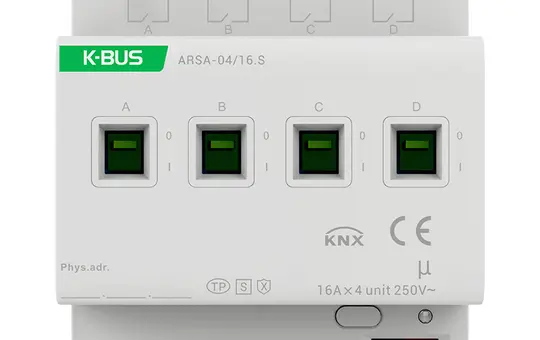

GVS ARSA-04/16.S KNX Schaltaktor | 4-fach, 16A, KNX-Secure

Für den professionellen Einsatz im KNX-System bietet der GVS ARSA-04/16.S Schaltaktor eine durchdachte Konstruktion mit mehreren Schaltausgängen und einer auf einfache Installation ausgerichteten Bauweise. Er ist funktional ausgestattet und ermöglicht eine flexible Integration in bestehende Automationslösungen.

• Hohe Schaltleistung mit 16 A pro Kanal: Der Schaltaktor steuert bis zu 4 unabhängige AC-Lasten mit einer Nennspannung von 250 V AC und einem Nennstrom von 16 A pro Ausgang, geeignet für Licht, Heizungssteuerung und Signalgeräte.
• Umfangreiche KNX-Funktionen integriert: Unterstützt Schalten, Statusrückmeldung, Szenensteuerung, Ein- und Ausschaltverzögerung, Preset-Befehle, Logikfunktionen (AND, OR, XOR), Schwellwert- und Zwangsführungsfunktionen für flexible Automationsszenarien.
• KNX Secure-Kompatibilität: Integrierte KNX Data-Secure-Funktion gewährleistet eine sichere Datenkommunikation im KNX-Bus ohne zusätzliche Sicherheitskomponenten.
• Manuelle Bedienung und Statusanzeige: Jeder Ausgang verfügt über eine Handbetätigungstaste mit LED-Anzeige zur direkten Schaltzustandskontrolle und physikalischen Adressvergabe über Programmiertaste und LED.
• Konfigurierbares Verhalten bei Busspannungsunterbrechung: Der Schaltaktor ermöglicht die Einstellung des Ausgangszustands nach Busspannungsausfall und Wiederkehr, inklusive Optionen für unveränderten Zustand, Öffnen oder Schließen der Kontakte.

Der GVS ARSA-04/16.S KNX Schaltaktor ist ein modularer, 4-fach Schaltaktor mit einer Nennstromstärke von 16 A pro Kanal, ausgelegt für den Einsatz in KNX-Systemen mit KNX-TP-Buskommunikation und unterstützt KNX Data Secure für eine abgesicherte Telegrammübertragung. Er ermöglicht das Schalten von bis zu vier unabhängigen elektrischen Lasten mit einer Nennspannung von 250 V AC (50/60 Hz) und ist mit Hochstrom-Magnetrelais ausgestattet, die eine mechanische Lebensdauer von über 1 Million Schaltzyklen und eine elektrische Lebensdauer von über 100.000 Schaltzyklen bei ohmschen Lasten gewährleisten.

Die Integration in das KNX-System erfolgt direkt über eine KNX-Busklemme, wodurch keine zusätzliche Schnittstellenkomponente erforderlich ist. Die Busspannung wird über den KNX-Bus mit 21-30 V DC bereitgestellt, wobei der maximale Busstrom unter 12 mA liegt. Die Lastanschlüsse sind als Schraubklemmen ausgeführt und unterstützen Leiterquerschnitte von 0,2 bis 4,0 mm² einadrig bzw. 0,2 bis 2,5 mm² mehradrig. Die kompakte Bauform mit einem Platzbedarf von 4 TE (72 x 90 x 64 mm) erleichtert die Montage auf einer 35-mm-Hutschiene in Verteilerschränken.

Jeder Ausgangskanal kann individuell parametriert werden und bietet umfangreiche Funktionen, die über die ETS-Software konfiguriert werden. Dazu zählen zeitliche Schaltfunktionen mit Ein- und Ausschaltverzögerungen, die eine flexible Anpassung der Schaltzeiten ermöglichen, sowie Szenen- und Preset-Steuerungen über 8-Bit- und 1-Bit-Kommandos zur einfachen Integration in komplexe Automationsszenarien. Zusätzlich stehen pro Kanal zwei Logikfunktionen (AND, OR, XOR) zur Verfügung, mit denen Schaltzustände verknüpft und Automatisierungslogiken direkt im Aktor realisiert werden können, wodurch externe Logikmodule reduziert werden können.

Der Schaltaktor unterstützt eine Statusrückmeldung, die den aktuellen Schaltzustand der Ausgänge über KNX-Kommunikationsobjekte bereitstellt. Dies ermöglicht eine verlässliche Visualisierung und Überwachung der Lastzustände im Automationssystem. Weiterhin sind Schwellwertfunktionen implementiert, die das Schalten abhängig von bestimmten Grenzwerten erlauben, sowie Zwangsführungs- und Sicherheitsfunktionen, die im Störfall oder bei definierten Bedingungen das Verhalten der Ausgänge sicher steuern. Die Möglichkeit zur Invertierung der Ausgänge erweitert die Flexibilität bei der Anpassung an unterschiedliche Lastarten und Steuerungsanforderungen.

Für Treppenhauslichtfunktionen sind spezielle Zeitsteuerungen mit Warn- und einstellbarer Beleuchtungsdauer integriert, was den Einsatz in Beleuchtungsanlagen mit zeitlich begrenztem Betrieb erleichtert. Nach einem Busspannungsunterbruch kann für jeden Ausgang ein bevorzugter Zustand definiert werden (unverändert, offen oder geschlossen), um einen sicheren und vorhersehbaren Systemzustand nach der Wiederkehr der Versorgung zu gewährleisten.

Die Bedienung vor Ort erfolgt über manuelle Schalter an jedem Kanal, die eine direkte Handbetätigung der Ausgänge ermöglichen. Die Programmierung der physischen KNX-Adresse wird über eine Programmiertaste mit LED-Anzeige realisiert, die den Status der Adressvergabe und den Normalbetrieb signalisiert. Die grüne LED zeigt den Normalbetrieb an, während die rote LED die Adressvergabe unterstützt.

Die umfassenden Parametrierungsmöglichkeiten in der ETS erlauben eine praxisgerechte Anpassung an vielfältige Anwendungen in der Gebäudeautomation, von der einfachen Lichtsteuerung bis zur komplexen Integration in Sicherheits- und Komfortsysteme. Die Unterstützung von KNX Data Secure gewährleistet dabei eine abgesicherte Kommunikation gegen Manipulation und unbefugtes Mitlesen.

Durch die kompakte Bauform, die flexible Parametrierbarkeit und die sichere KNX-Anbindung stellt der GVS ARSA-04/16.S KNX Schaltaktor eine praxisgerechte Lösung für die Steuerung von Schaltlasten in modernen KNX-Gebäudeautomationsprojekten dar und bietet Installateuren und Planern eine zuverlässige Basis für vielfältige Schaltaufgaben.

Die Schaltkontakte sind für eine maximale Schaltstromstärke von 16 A ausgelegt und erfüllen die Anforderungen gemäß EN 60947-4-1 (AC-1) sowie EN 60669 für Leuchtstofflampenlasten (16 AX). Die Schaltzeiten betragen etwa 55 ms pro Ausgang, mit Verzögerungen von 30 ms beim Einschalten und 25 ms beim Ausschalten, was eine schnelle und zuverlässige Schaltreaktion ermöglicht. Die Lasten können ohmsch, induktiv oder kapazitiv sein, wobei für induktive und kapazitive Lasten besondere Vorsicht geboten ist, um die Lebensdauer der Relaiskontakte zu maximieren.

Die integrierten Logikfunktionen erlauben es, komplexe Verknüpfungen von Schaltzuständen direkt im Gerät zu realisieren, wodurch beispielsweise Verknüpfungen von Schaltern oder Sensoren ohne zusätzliche Logikmodule umgesetzt werden können. Die Szenensteuerung unterstützt die Aktivierung vordefinierter Schaltzustände, was insbesondere in Komfort- und Beleuchtungsanlagen zur schnellen Anpassung an unterschiedliche Nutzungssituationen genutzt werden kann. Die Preset-Funktion ermöglicht die schnelle Rückstellung auf definierte Ausgangszustände.

Die Zwangsführungsfunktion erlaubt das Übersteuern der normalen Steuerung, beispielsweise für Wartungs- oder Sicherheitszwecke. Die Schwellwertfunktion kann zur Auswertung von Messwerten genutzt werden, um Schaltvorgänge abhängig von bestimmten Grenzwerten auszulösen. Die Sicherheitsfunktion sorgt dafür, dass bei Ausfall der Busspannung oder bei Störungen definierte sichere Zustände eingenommen werden, was die Betriebssicherheit erhöht.

Die Parametrierung erfolgt über ETS, wobei für jeden Kanal umfangreiche Einstellungen möglich sind, darunter die Definition des Verhaltens bei Busspannungsunterbruch, die Einstellung der Logikfunktionen, Szenen, Presets, Schwellwerte und Sicherheitsparameter. Die zyklische Übertragung von Statusmeldungen kann konfiguriert werden, um die Systemkommunikation bedarfsgerecht zu steuern und den Busverkehr zu optimieren.

Die Montage erfolgt auf einer 35-mm-Hutschiene gemäß DIN EN 60715, was eine einfache und standardisierte Installation in Verteilerschränken ermöglicht. Das Gerät ist für den Betrieb in geschlossenen Verteilern konzipiert und sollte vor Feuchtigkeit, Schmutz und mechanischen Beschädigungen geschützt werden. Die manuelle Bedienung ermöglicht eine schnelle und unkomplizierte Steuerung direkt am Gerät, was insbesondere bei Inbetriebnahme und Wartung von Vorteil ist.
