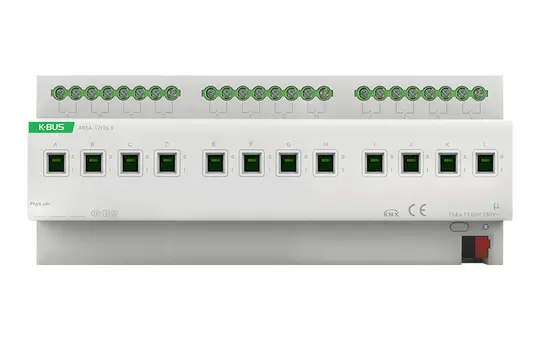

GVS ARSA-12/16.S KNX Schaltaktor | 12-fach, 16A, KNX-Secure

Für den professionellen Einsatz in KNX-Systemen bietet der GVS ARSA-12/16.S KNX Schaltaktor eine durchdachte modulare Bauweise mit einer auf einfache Montage auf Hutschienen ausgerichteten Konstruktion und ist mit praxisrelevanten Funktionen für vielseitige Schaltanwendungen ausgestattet.

• Hohe Schaltleistung pro Kanal: Jeder der 12 Ausgänge schaltet Lasten bis zu 16 A bei 250 V AC und ist für ohmsche Lasten mit einer elektrischen Lebensdauer von über 100.000 Schaltzyklen ausgelegt.
• Umfassende KNX-Funktionsvielfalt: Unterstützt wesentliche KNX-Funktionen wie Schalten, Statusrückmeldung, Szenensteuerung, Ein- und Ausschaltverzögerung, Preset-Steuerung, Logikfunktionen (AND, OR, XOR), Schwellwertüberwachung, Zwangsführung und Sicherheitsfunktionen.
• KNX Secure Integration: Integrierte KNX Data-Secure-Funktion gewährleistet eine gesicherte Kommunikation im KNX-Busnetzwerk ohne zusätzliche Schnittstellenkomponenten.
• Flexibles Ausgangsverhalten bei Busspannungsausfall: Konfigurierbare Kontaktstellung nach Busspannungsausfall (unverändert, offen, geschlossen oder wie vor Ausfall), um die Anlage sicher und planbar zu steuern.
• Manuelle Bedienung und Statusanzeige: Jeder Ausgang verfügt über eine Handbedienungstaste und eine LED-Anzeige zur Visualisierung der Schaltstellung, was die Inbetriebnahme und Wartung erleichtert.

Der GVS ARSA-12/16.S KNX Schaltaktor ist ein modular aufgebauter, 12-kanaliger Schaltaktor mit einer Schaltleistung von jeweils 16 A pro Ausgang bei einer Nennspannung von 250 V AC (50/60 Hz). Die Ausgänge sind mit Hochstrom-Magnetrelais ausgestattet, die eine mechanische Lebensdauer von über 1 Million Schaltzyklen und eine elektrische Lebensdauer von über 100.000 Schaltzyklen bei ohmscher Last gewährleisten. Die Schaltzeiten liegen bei ca. 55 ms pro Ausgang mit Ein- und Ausschaltverzögerungen von 30 ms bzw. 25 ms. Das Gerät wird über die integrierte KNX-TP-Schnittstelle direkt an den KNX-Bus angeschlossen und benötigt keine zusätzliche Spannungsversorgung, da die Busspannung von 21 bis 30 V DC genutzt wird.

Der Schaltaktor unterstützt umfangreiche KNX-Funktionen, die eine flexible und praxisgerechte Nutzung ermöglichen. Dazu zählen Zeitfunktionen mit Ein- und Ausschaltverzögerung, eine Treppenhauslichtfunktion mit Warn- und einstellbarer Beleuchtungsdauer sowie Szenen- und Preset-Steuerungen über 8bit- und 1bit-Telegramme. Für jeden Kanal sind zwei logische Funktionen (AND, OR, XOR) verfügbar, mit denen Schaltzustände verknüpft und automatisierte Steuerungslogiken realisiert werden können. Darüber hinaus sind Sicherheitsfunktionen wie Zwangsführung und eine Schwellwertfunktion integriert, die beispielsweise zur Überwachung von Grenzwerten oder zur Vermeidung von Fehlfunktionen genutzt werden können. Die Steuerung elektrothermischer Stellantriebe ist ebenfalls möglich, was den Einsatz in Heizungsanlagen unterstützt.

Die Statusrückmeldung der Ausgänge erfolgt über Kommunikationsobjekte, die den aktuellen Schaltzustand an die KNX-Anlage übermitteln. Dabei kann das Telegrammverhalten individuell parametriert werden, etwa durch Wahl zwischen keiner Rückmeldung, Rückmeldung nach Statusänderung oder ständiger Rückmeldung. Nach einem Busspannungsunterbruch lässt sich für jeden Ausgang ein definierter Zustand einstellen (unverändert, offen, geschlossen oder wie vor dem Ausfall), um einen sicheren und kontrollierten Anlagenzustand zu gewährleisten. Die Parameter für die Betriebsmodi und Funktionen werden komfortabel über die ETS-Software konfiguriert.

Zur Erhöhung der Systemsicherheit unterstützt der Aktor KNX Data Secure, wodurch die Kommunikation auf Telegrammebene gegen unbefugtes Mitlesen und Manipulation geschützt wird. Die integrierte Sicherheitsfunktion „Safety Priority“ erlaubt es, zwei unabhängige Sicherheitsprioritäten zu definieren, die bei Auslösung bestimmte Schaltzustände erzwingen können. Diese Prioritäten lassen sich individuell aktivieren, mit Triggerbedingungen versehen und zeitlich überwachen, um eine zuverlässige Sicherheitssteuerung im KNX-System zu realisieren.

Die kompakte Bauform mit 12 TE Breite und die Montage auf einer 35-mm-Hutschiene gemäß DIN EN 60715 erleichtern die Installation im Verteilerschrank. Die Lastanschlüsse erfolgen über Schraubklemmen, die für Leiterquerschnitte von 0,2 bis 4,0 mm² (einadrig) ausgelegt sind. Die Bedienung vor Ort wird durch manuelle Tasten und LED-Anzeigen für Schaltzustand und Betriebsstatus unterstützt. Für die Inbetriebnahme steht eine Programmiertaste zur physischen Adressvergabe zur Verfügung.

In der Praxis erlaubt der GVS ARSA-12/16.S die zuverlässige und flexible Schaltung von Beleuchtung, Heizungssteuerungen oder anderen elektrischen Verbrauchern im KNX-System. Die umfangreichen zeitlichen, logischen und sicherheitsrelevanten Funktionen ermöglichen eine individuelle Anpassung an komplexe Automationsaufgaben, während die direkte KNX-Anbindung und die Unterstützung von KNX Secure eine stabile und sichere Integration gewährleisten.

Die Parametrierung der Kanäle erlaubt die Auswahl zwischen dem klassischen Schaltaktorbetrieb und einem dynamischen Regelbetrieb, beispielsweise für die Steuerung von Heizungsventilen mit 2-Punkt-Regelung. Für jeden Ausgang lassen sich spezielle Funktionen aktivieren, darunter die Inversion des Schaltzustands, die Definition des Kontaktverhaltens bei Busspannungsunterbrechung, sowie die Einstellung des Verhaltens bei Telegrammempfang. Die Logikfunktionen können über die ETS mit Eingängen verschiedener Art verknüpft werden, um komplexe Automatisierungsszenarien ohne zusätzliche Logikmodule umzusetzen.

Zeitfunktionen wie Ein- und Ausschaltverzögerungen dienen der Entprellung und der zeitlichen Steuerung von Lasten. Die Szenenfunktion unterstützt die Speicherung und Abruf von vordefinierten Schaltzuständen, was insbesondere in Beleuchtungsanlagen für komfortable Bedienkonzepte genutzt wird. Die Zwangsführung gewährleistet, dass bei bestimmten Bedingungen der Schaltzustand eines Ausgangs fest vorgegeben wird, was für sicherheitsrelevante Anwendungen oder Übersteuerungen wichtig sein kann.

Die Schwellwertfunktion ermöglicht das Überwachen von analogen Eingängen oder berechneten Werten innerhalb der KNX-Anlage, um bei Überschreiten oder Unterschreiten definierter Grenzwerte automatisch Schaltbefehle auszulösen. Dies erweitert die Einsatzmöglichkeiten des Schaltaktors über die reine Lastschaltung hinaus und erlaubt eine Integration in komplexe Regelungs- und Überwachungssysteme.

Die integrierte KNX-TP-Schnittstelle erlaubt eine direkte Einbindung in das KNX-Bussystem ohne zusätzliche Schnittstellenkomponenten. Die Kommunikation erfolgt über standardisierte KNX-Gruppenadressen und -Kommunikationsobjekte, die sich mit ETS konfigurieren lassen. Die Unterstützung von KNX Data Secure schützt die Datenübertragung auf Telegrammebene gegen unbefugtes Mitlesen und Manipulation, was insbesondere in sicherheitsrelevanten oder sensiblen Anwendungen von Bedeutung ist.

Die umfangreichen Diagnose- und Statusanzeigen über LEDs sowie die manuelle Bedienmöglichkeit an jedem Kanal erleichtern die Inbetriebnahme, Wartung und Fehlersuche. Die flexible Parametrierung über ETS ermöglicht eine individuelle Anpassung an die jeweiligen Anforderungen der Gebäudeautomation. Die kompakte Bauform und die Montage auf der Hutschiene sorgen für eine platzsparende Installation im Verteiler.

Die Ausführung ohne zusätzliche Kommunikationsschnittstellen wie DALI, M-Bus oder Funkprotokolle konzentriert sich auf die zuverlässige und stabile Schaltfunktion im KNX-System. Der Verzicht auf weitere Protokolle kann in Projekten, die keine solche Schnittstellen benötigen, einen wirtschaftlichen Vorteil bieten und die Systemkomplexität reduzieren.

Die 12 Kanäle des ARSA-12/16.S bieten mit jeweils 16 A Nennstrom ausreichend Leistung für die meisten Schaltanwendungen in Wohn- und Gewerbegebäuden. Die Verwendung von Hochstrom-Magnetrelais garantiert eine robuste Schalttechnik, die auch induktive und kapazitive Lasten bewältigen kann, wobei die maximale Schaltleistung entsprechend den technischen Daten zu beachten ist. Die Lastanschlüsse sind über Schraubklemmen ausgeführt, die eine sichere und dauerhafte Verbindung gewährleisten.

Die integrierte Logikfunktion mit UND-, ODER- und XOR-Verknüpfungen pro Kanal ermöglicht die Umsetzung von komplexen Steuerungsaufgaben direkt im Aktor, wodurch externe Logikmodule eingespart werden können. Die Szenensteuerung und Preset-Funktion erlauben die komfortable Steuerung von Beleuchtungsstimmungen oder anderen Lastgruppen über einfache KNX-Taster oder Visualisierungen.

Die Möglichkeit zur Inbetriebnahme über ETS mit physischer Adressvergabe über die Programmiertaste sowie die Statusanzeigen über LED erleichtern die Installation und Wartung. Die flexible Konfiguration der Schaltzustände nach Busspannungsunterbrechung und die Sicherheitsfunktionen erhöhen die Betriebssicherheit und Anpassungsfähigkeit an unterschiedliche Einsatzszenarien.

Diese Ausführung des GVS ARSA-12/16.S KNX Schaltaktors ist damit besonders geeignet für Installationen, bei denen eine zuverlässige, vielseitige und sichere Schaltfunktion im KNX-System mit moderner Sicherheitskommunikation (KNX Data Secure) gefordert wird. Die umfangreichen Funktionen bieten Planern, Installateuren und Anwendern eine breite Basis zur Umsetzung individueller Automationslösungen.
