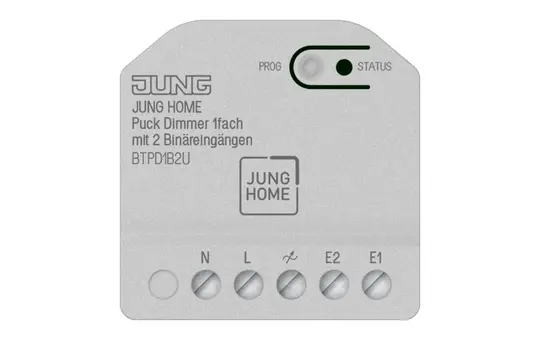

JUNG BTPD1B2U Puck Dimmer JUNG HOME | 1-fach, 2 Binäreingänge

Der Puck Dimmer von JUNG HOME ermöglicht eine flexible Steuerung von Beleuchtung und lässt sich dank kompakter Bauweise und durchdachter Montageoptionen gut in bestehende Installationen integrieren.

• Manuelles und automatisches Dimmen: Steuerung der Beleuchtung über zwei frei verknüpfbare Binäreingänge unabhängig von der Aktorfunktion.
• Drahtlose Bluetooth® Mesh-Verknüpfung: Integration in das JUNG HOME System für Vernetzung und Steuerung per App.
• Flexible Montageoptionen: Einbau in Gerätedose nach DIN 49073 oder Zwischendecke mittels Mini-Gehäuse.
• Umfangreiche Funktionen: Treppenlichtfunktion, Nachlaufzeit, Ein-/Ausschaltverzögerung, Sperrfunktion und Windalarm über Binäreingänge einstellbar.
• Schutzfunktionen: Elektronischer Kurzschluss- und Übertemperaturschutz für sichere Anwendung.
• Leistungsbereich: Geeignet für Glühlampen/HV-Halogen bis 300 W und LED/Vorschaltgeräte bis 200 W.
• Phasenan- und Phasenabschnittprinzip: Einstellbare Dimmverfahren zur Anpassung an verschiedene Leuchtmittel.
• Anschlusstechnik: Schraubklemmen für sicheren und normgerechten Anschluss.

Der JUNG BTPD1B2U Puck Dimmer JUNG HOME ist ein Ein-Kanal-Dimmer, der speziell für das manuelle und automatische Schalten sowie Dimmen von Beleuchtung entwickelt wurde. Er kann über zwei frei verknüpfbare Binäreingänge angesteuert werden, die unabhängig von der Aktorfunktion genutzt werden können. Dadurch ist eine flexible Steuerung über JUNG HOME Aktoren, Taster, Sensoren oder die App möglich. Das Gerät kommuniziert drahtlos im Bluetooth® Mesh und ermöglicht so eine kabellose Integration in das Smart-Home-System.

Die Bedienung erfolgt über die Binäreingänge, die vielfältige Funktionen unterstützen, darunter das Schalten und Dimmen von Leuchten sowie spezielle Steuerungsfunktionen wie Treppenlicht, Nachlaufzeit, Ein- und Ausschaltverzögerung, Sperrfunktion, Zwangsführung und Windalarm. Die Statusanzeige am Gerät informiert über den Betriebszustand, während die Prog-Taste für Programmierzwecke vorhanden und sperrbar ist, um ungewollte Änderungen zu verhindern. Die Last kann in Gruppen, Szenen und Zentralfunktionen eingebunden werden, was eine umfassende Integration in komplexe Steuerungsszenarien ermöglicht.

Der Dimmer unterstützt verschiedene Dimmprinzipien, darunter Phasenanschnitt und Phasenabschnitt, und erlaubt die Einstellung von maximaler und minimaler Helligkeit sowie die Speicherung der letzten oder einer festen Helligkeitsstufe. Die Anschlussleistung beträgt bis zu 300 W für Glühlampen und HV-Halogenlampen sowie bis zu 200 W für LED-Leuchten und Vorschaltgeräte. Die Leitungslänge zur Last darf maximal 100 Meter betragen, während die Binäreingänge bis zu 50 Meter lang sein können. Elektronischer Kurzschluss- und Übertemperaturschutz sind integriert, um die Betriebssicherheit zu erhöhen.

Für die Automatisierung stehen bis zu 16 Zeitprogramme sowie ein Astrotimer mit automatischer Zeiteinstellung zur Verfügung. Diese Funktionen ermöglichen eine zeitgesteuerte Beleuchtungssteuerung, die sich an den natürlichen Tagesverlauf anpassen lässt. Die drahtlose Anbindung an das Bluetooth® Mesh erlaubt die Vernetzung mit weiteren JUNG HOME Komponenten und die Steuerung über mobile Endgeräte.

Die Inbetriebnahme erfolgt durch Montage in einer Gerätedose nach DIN 49073 oder alternativ in einer Zwischendecke mittels Mini-Gehäuse. Die kompakte Bauform mit Abmessungen von 46×46×20 mm und einer Einbautiefe von 18 mm ermöglicht eine platzsparende Installation. Die Versorgung des Geräts erfolgt über die Nennspannung von AC 230 V.

Die Diagnose und Fehlererkennung wird durch die Statusanzeige unterstützt, die den Betriebszustand visualisiert und so die Inbetriebnahme sowie die Fehlersuche erleichtert. Die Funkverbindung arbeitet im Frequenzbereich von 2402 bis 2480 MHz mit einer maximalen Sendeleistung von 10 mW, wodurch eine sichere und stabile Kommunikation im Smart-Home-Netzwerk gewährleistet wird.
