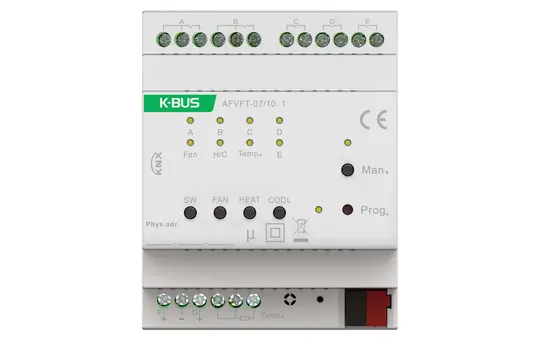

GVS AFVFT-07/10.1 Fan-Coil Controller | 0-10 V

Marke: GVS
Produkt-Nr.: 20094784
EAN: 4262503053624
Herstellerartikelnummer: 503053624
Herstellertyp: AFVFT-07/10.1
Gewicht: 0,269 kg
wird für dich bestellt
Elektrogeräte Rücknahme
Stück
Der GVS AFVFT-07/10.1 Fan-Coil Controller ist ein modular aufgebautes Steuergerät für die Hutschienenmontage, das durch eine durchdachte Konstruktion eine flexible Integration in HLK-Systeme ermöglicht und dabei eine einfache Bedienung und vielseitige Steuerungsfunktionen bietet.

  • Lüfterstufenregelung mit Statusrückmeldung: Steuerung von bis zu drei Lüfterstufen mit passender Statusanzeige, inklusive Automatikbetrieb, Begrenzungsfunktion und Zwangsführung für flexible Anpassung an Raumklimaanforderungen.
  • HLK-Ventilsteuerung für 2- und 4-Rohr-Systeme: Wahlweise schaltende 2-Punkt-Regelung oder stetige PWM-Ansteuerung von Heiz- und Kühlventilen, lokal oder über KNX-Bus mit Rückmeldung der Ventilstellung.
  • Integrierter PT1000-Temperatursensoreingang: Ermöglicht lokale Temperaturerfassung über einen dreiadrigen PT1000-Sensor mit Messbereich von –45 °C bis +80 °C zur präzisen Regelung und Überwachung.
  • Vielseitige Relaisausgänge mit Sonderfunktionen: Fünffach-Relaisausgänge konfigurierbar als Lüfterstufen, Ventilsteuerung oder Schaltausgänge mit Zeit-, Logik-, Szenenfunktion, Zwangsführung und Betriebsstundenzähler.
  • 0–10 V Ausgänge mit galvanischer Trennung: Zwei Kanäle zur Ansteuerung von Lüftern oder Ventilen mit Ausgangsspannung 0–10 V DC und Laststrom bis 1,5 mA, geeignet für analoge Steuerungssignale.


Der GVS AFVFT-07/10.1 Fan-Coil Controller mit 0–10 V Ausgang ist ein modular aufgebauter Aktor zur Steuerung von Fan-Coil-Systemen, der speziell für die Montage auf einer 35-mm-Hutschiene in Elektroverteilungen konzipiert ist. Das Gerät ermöglicht die präzise Ansteuerung von bis zu drei Lüfterstufen sowie von Heiz- und Kühlventilen in 2-Rohr- oder 4-Rohr-HLK-Systemen und stellt die zugehörigen Statusrückmeldungen bereit. Über fünf Relaisausgänge können je nach Parametrierung Lüfterstufen (A, B, C), Ventile (D für Heizen, E für Kühlen) oder allgemeine Schaltausgänge flexibel konfiguriert werden. Die Ventilsteuerung lässt sich dabei wahlweise als 2-Punkt-Schaltung oder als stetige PWM-Regelung realisieren, was eine Anpassung an unterschiedliche Ventiltypen und Regelstrategien ermöglicht.

Die lokale Temperaturerfassung erfolgt über einen extern anschließbaren dreidrahtigen PT1000-Temperatursensor, der mit einem Messbereich von –45 °C bis +80 °C arbeitet und eine präzise Messung der Raumtemperatur zur Regelung des Fan-Coil-Systems ermöglicht. Alternativ kann auch ein KNX-Temperatursensor genutzt werden. Die Temperaturmessung dient als Grundlage für die HLK-Betriebsarten Standby, Komfort, Nacht und Schutz, deren Status über den Bus rückgemeldet wird. Zusätzlich bietet der Controller eine Szenenfunktion sowie Sonderfunktionen für die Schaltausgänge, darunter Zeitfunktionen, Logikverknüpfungen, Zwangsführungen und einen Betriebsstundenzähler, die eine flexible und anwendungsspezifische Steuerung erlauben.

Die Anbindung an das KNX-Bussystem erfolgt über eine Busanschlussklemme, die eine stabile und direkte Kommunikation ermöglicht. Die Parametrierung des Controllers erfolgt über die ETS (Version 5 oder 6), wobei alle relevanten Funktionen wie Lüfterstufen, Ventilsteuerung, Betriebsmodi und Sonderfunktionen individuell eingestellt werden können. Die Bedienung vor Ort wird durch Tasten für Schalten, Lüfterstufen, Heizen und Kühlen sowie durch LEDs zur Statusanzeige der einzelnen Ausgänge unterstützt. Ein manueller Betrieb kann über langes Drücken der entsprechenden Taste aktiviert werden, was eine lokale Steuerung ohne Buskommunikation erlaubt.

Die zwei 0–10-V-Ausgänge sind galvanisch getrennt und eignen sich zur Ansteuerung von Lüftern oder Ventilen mit einem Laststrom von bis zu 1,5 mA. Die Relaisausgänge sind für eine Nennspannung von 250 V AC und einen Nennstrom von 10 A mit einer Schaltleistung von 105 µF ausgelegt, was eine zuverlässige Schaltung von HLK-Komponenten gewährleistet. Die kompakte Bauform mit den Maßen 72 x 90 x 64 mm und das geringe Gewicht erleichtern die Installation in Verteilerschränken. Die Anschlussklemmen sind als Schraubklemmen ausgeführt und ermöglichen eine sichere und übersichtliche Verdrahtung.

Durch die Kombination aus flexibler Relais- und 0–10-V-Ausgangssteuerung, der Möglichkeit zur lokalen oder busbasierten Ventilregelung sowie der integrierten Temperaturerfassung bietet der GVS AFVFT-07/10.1 eine praxisgerechte Lösung für die HLK-Automation in Fan-Coil-Anlagen. Die parametrierbaren Betriebsarten und die vielfältigen Sonderfunktionen unterstützen eine bedarfsgerechte und energieeffiziente Steuerung, während die direkte KNX-Anbindung eine nahtlose Integration in bestehende Gebäudeautomationssysteme ermöglicht. Die Bedien- und Statusanzeigen vereinfachen die Inbetriebnahme und den Betrieb, sodass der Controller sowohl für Planer als auch für Installateure eine technisch fundierte und gut handhabbare Komponente darstellt.
BAB-Tec
Nein
Bluetooth
Nein
Casambi
Nein
DALI
Nein
Dimmen
Nein
ENOcean
Nein
Fan-Coil
Ja
free@home
Nein
Gira One
Nein
Google Assistant
Nein
Hager KNXeasy
Nein
Herstellerartikelnummer
503053624
Herstellerbezeichnung
Fan Coil Controller, 0–10V – AFVFT-07/10.1
Herstellertyp
AFVFT-07/10.1
Home Assistant
Nein
Jalousie
Nein
JUNG HOME
Nein
Klasse
Fan Coil Aktoren
KNX
Nein
KNX-RF
Nein
KNX-TP
Nein
Marke
GVS
Matter
Nein
Mbus
Nein
mit Netatmo
Nein
Modbus
Nein
Modbus RTU
Nein
Modbus TCP
Nein
Montageart
Reiheneinbau
Samsung SmartThings
Nein
Schalten
Nein
Shelly
Nein
Siemens LOGO!
Nein
Theben LUXORliving
Nein
Thread
Nein
Vor Ort-/Handbedienung
Nein
Wi-Fi
Nein
Wiser Home
Nein
Zigbee
Nein
