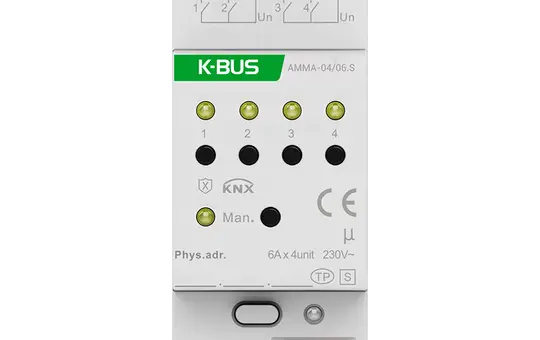

GVS AMMA-04/06.S KNX-Universalaktor 4-fach, KNX-Secure

GVS AMMA-04/06.S KNX-Universalaktor | 4-fach, KNX-Secure

Marke: GVS
Produkt-Nr.: 20048351
EAN: 4260688188704
Herstellerartikelnummer: 88188704
Herstellertyp: AMMA-04/06.S
Gewicht: 0,15 kg
Auf Lager
Lieferzeit 2-3 Werktage
Elektrogeräte Rücknahme
Stück
Der GVS AMMA-04/06.S KNX-Universalaktor ist ein vielseitig parametrierbares Gerät, das sich durch eine kompakte Bauweise und eine flexible Einsatzmöglichkeit in KNX-Systemen auszeichnet. Es bietet eine durchdachte Kombination aus verschiedenen Steuerungsfunktionen und ist auf eine einfache Integration in professionelle Installationen ausgelegt.

  • Vielseitige Ausgangskonfiguration: Das Gerät bietet bis zu 4 Schalt-Ausgänge, 2 Jalousie-Ausgänge AC, 1 Jalousie-Ausgang DC, 1 Lüfter-Ausgang oder 1 Ventil-Ausgang, die über Parameter individuell konfigurierbar sind.
  • Umfassende Schaltfunktionen: Schalt-Ausgänge unterstützen Zentralfunktionen, Treppenhauslicht, Blinken, Ein-/Ausschalt-Verzögerung, Szenen, Betriebsstundenzähler, Logik und Zwangssteuerung für elektrische Lasten wie Licht und Steckdosen.
  • Erweiterte Jalousie-Steuerung: Steuerung von Jalousien, Rollläden, Markisen und Vorhängen mit Funktionen wie Lamellenverstellung, Beschattung, Szenensteuerung und Sicherheitsfunktionen für AC- und DC-Antriebe.
  • Mehrstufige Lüfterregelung: Unterstützung von bis zu drei Lüfterstufen mit Zentralsteuerung, Zwangssteuerung, Automatikbetrieb und Status-Rückmeldung zur flexiblen Ventilatorsteuerung.
  • Flexible Ventilsteuerung: Anschluss an 2- und 4-Rohr-Systeme mit Unterstützung von 3-Punkt, Öffnen/Schließen, stetiger PWM- und 2-Punkt-Regelung sowie Aktivierung/Deaktivierung von Heizen und Kühlen inklusive Ventilstatus und Ventilspülung.
  • KNX Data Secure Unterstützung: Das Gerät unterstützt den KNX Data Secure Standard für verschlüsselte und sichere KNX-Kommunikation über KNX TP.




Der GVS AMMA-04/06.S KNX-Universalaktor ist ein multifunktionaler Aktor zur Integration in KNX-TP-Systeme, der bis zu vier Schalt-Ausgänge sowie konfigurierbare Jalousie-, Lüfter- und Ventil-Ausgänge bereitstellt. Die Ausgänge lassen sich flexibel parametrieren und individuell an die jeweiligen Anforderungen anpassen, wodurch das Gerät eine breite Palette von Anwendungen in der Gebäudeautomation abdeckt.

Die vier Schalt-Ausgänge sind für elektrische Lasten wie Beleuchtung oder Steckdosen vorgesehen und unterstützen zentrale Funktionen wie Zentralsteuerung, Treppenhauslicht, Blinkmodi, Ein- und Ausschaltverzögerungen, Szenenverwaltung, Betriebsstundenzähler, logische Verknüpfungen und Zwangssteuerung. Diese Funktionsvielfalt ermöglicht eine differenzierte Steuerung und Überwachung von Lasten innerhalb des KNX-Systems.

Für die Jalousie-Steuerung stehen bis zu zwei AC-Ausgänge und ein DC-Ausgang mit Polumschaltung zur Verfügung. Diese Kanäle ermöglichen die Steuerung von Antrieben für Jalousien, Rollläden, Markisen oder Vorhänge inklusive Lamellenverstellung und Beschattungsfunktionen. Die Bedienung erfolgt sowohl über die KNX-Anlage als auch manuell über Tasten am Gerät, wobei kurze und lange Tastendrücke unterschiedliche Fahr- und Stoppfunktionen auslösen. Die Status-LEDs signalisieren den aktuellen Bewegungszustand und die Endlagen, was eine einfache Visualisierung und Diagnose vor Ort erlaubt.

Der integrierte Lüfter-Ausgang unterstützt bis zu drei Lüfterstufen und bietet Funktionen wie Zentralsteuerung, Zwangssteuerung, Automatikbetrieb sowie eine Statusrückmeldung. Dies ermöglicht eine flexible Regelung von Lüftungsanlagen mit variabler Geschwindigkeit, die sich nahtlos in die KNX-Gebäudeautomation einbinden lässt.

Die Ventil-Steuerung ist für den Anschluss an 2- oder 4-Rohr-Systeme ausgelegt und unterstützt verschiedene Ventiltypen, darunter 3-Punkt-Ventile, kontinuierliche PWM- und 2-Punkt-Regelungen. Über die Parameter kann die Aktivierung und Deaktivierung von Heiz- und Kühlfunktionen gesteuert werden. Zusätzlich sind Funktionen wie Ventilstatusanzeige und Ventilspülung integriert, die eine präzise Regelung und Wartung von Heizungs- und Kühlsystemen ermöglichen.

Die Einbindung in das KNX-System erfolgt über eine integrierte KNX-TP-Busklemme, die eine direkte und stabile Kommunikation gewährleistet. Das Gerät unterstützt KNX Data Secure, wodurch die Kommunikation auf Telegrammebene gegen unbefugtes Mitlesen und Manipulation abgesichert ist. Dies erhöht die Sicherheit bei der Integration in moderne KNX-Anlagen.

Die Bedienung und Parametrierung erfolgen über die ETS-Software, wobei zahlreiche Parameter für die Konfiguration der Ausgänge, Logikfunktionen, Szenen und Zwangssteuerungen zur Verfügung stehen. Die manuelle Bedienung am Gerät wird durch Tasten und Status-LEDs unterstützt, die eine einfache Kontrolle und Fehlersuche ermöglichen. Eine Programmiertaste dient zur Vergabe der physikalischen Adresse, und eine Manuell-/Automatik-Taste erlaubt den schnellen Wechsel zwischen Hand- und Automatikbetrieb.

Das kompakte Gerät ist für die Montage auf einer 35 mm Hutschiene konzipiert und eignet sich für den Einsatz in Verteilerschränken und Kleinverteilern. Die mechanische und elektrische Lebensdauer ist auf eine langjährige Nutzung ausgelegt, wobei der Aktor Nennströme von bis zu 16 A pro Ausgang und eine Summenstrombelastbarkeit von 24 A unterstützt. Die Installation erfordert eine Elektrofachkraft und muss gemäß den einschlägigen Normen und Vorschriften erfolgen.

In der Praxis erlaubt der GVS AMMA-04/06.S eine zentrale und flexible Steuerung verschiedenster Lastarten und Antriebe in KNX-Systemen. Die Kombination aus Schalt-, Jalousie-, Lüfter- und Ventilsteuerungen in einem Gerät reduziert den Installationsaufwand und ermöglicht eine platzsparende Integration. Die umfangreichen Funktionen zur Zentralsteuerung, Szenenverwaltung und Logikverknüpfungen bieten Planern und Installateuren vielfältige Möglichkeiten zur individuellen Anpassung an komplexe Automationsaufgaben.

Die manuelle Bedienbarkeit über Tasten mit zugehörigen Status-LEDs unterstützt die Inbetriebnahme und Wartung, da Zustände und Betriebsmodi direkt am Gerät sichtbar sind. Die Möglichkeit zur Parametrierung von Verzögerungen, Zwangssteuerungen und Betriebsstundenmessungen erweitert den Funktionsumfang und erleichtert die Überwachung und Steuerung im laufenden Betrieb.

Durch die Unterstützung von KNX Data Secure wird die Kommunikation im KNX-Bus auf Telegrammebene verschlüsselt und gegen Manipulation geschützt, was besonders in sicherheitsrelevanten Umgebungen von Bedeutung ist. Die direkte KNX-TP-Anbindung ohne zusätzliche Schnittstellenkomponenten ermöglicht eine stabile und praxisgerechte Integration in bestehende KNX-Systeme.

Die Ventilsteuerung mit Unterstützung für 2- und 4-Rohr-Systeme sowie unterschiedliche Regelungsarten (3-Punkt, PWM, 2-Punkt) eröffnet vielfältige Einsatzmöglichkeiten in der Heizungs- und Klimatechnik. Die integrierte Ventilspülfunktion und Statusrückmeldung erleichtern die Wartung und erhöhen die Betriebssicherheit der angeschlossenen Systeme.

Die kompakte Bauform mit den Abmessungen von 30 x 90 x 64 mm (2 TE) und das geringe Gewicht ermöglichen eine einfache Montage auf Standard-Hutschienen. Die robuste Ausführung und die Einhaltung der technischen Spezifikationen gewährleisten einen zuverlässigen Betrieb im vorgesehenen Temperaturbereich.
Amazon Alexa
Nein
Anzahl der Ausgänge
4
Anzahl der Jalousieausgänge
2
Apple HomeKit
Nein
BAB-Tec
Nein
Binäreingänge integriert
Nein
Bluetooth
Nein
Casambi
Nein
DALI
Nein
Dimmen
Nein
ENOcean
Nein
Fan-Coil
Nein
free@home
Nein
geeignet für C-Last
Nein
Gira One
Nein
Google Assistant
Nein
Größe Anschlussklemme in mm2
4
Hager KNXeasy
Nein
Herstellerartikelnummer
88188704
Herstellertyp
AMMA-04/06.S
Home Assistant
Nein
Jalousie
Ja
JUNG HOME
Nein
Kapazitive Last in µF
105
Klasse
Universalaktoren
KNX
Ja
KNX-RF
Nein
KNX-Secure
Ja
KNX-TP
Ja
Marke
GVS
Matter
Nein
Max. Schaltstrom in A
10
Mbus
Nein
mit Netatmo
Nein
Modbus
Nein
Modbus RTU
Nein
Modbus TCP
Nein
Montageart
Reiheneinbau
Nennspannung Ausgänge
230 V AC
Samsung SmartThings
Nein
Schalten
Ja
Shelly
Nein
Siemens LOGO!
Nein
Teilungseinheiten
4 TE
Theben LUXORliving
Nein
Thread
Nein
Übertragungsart
Kabel
verschiedene Phasen anschließbar
Ja
Vor Ort-/Handbedienung
Ja
Wi-Fi
Nein
Wiser Home
Nein
Zigbee
Nein
