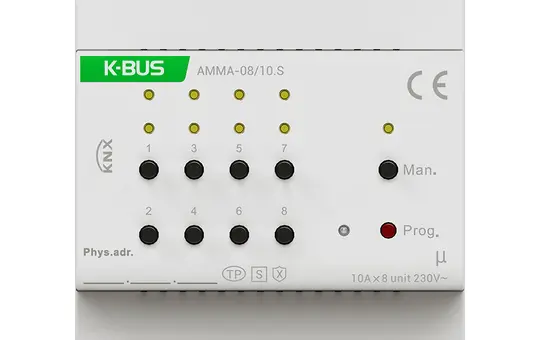

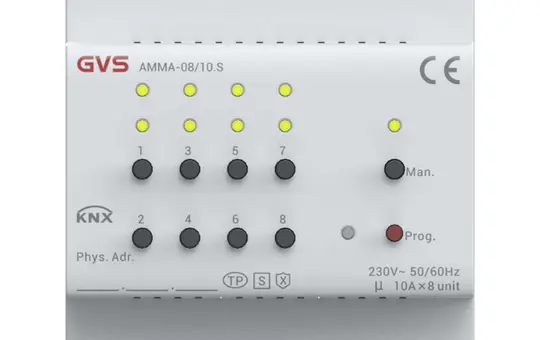

GVS AMMA-08/10.S KNX-Universalaktor | 8-fach, KNX-Secure

Der GVS AMMA-08/10.S KNX-Universalaktor bietet eine vielseitige Steuerungslösung für die Gebäudeautomation mit bis zu 8 individuell parametrierbaren Ausgängen, die flexibel als Schalt-, Jalousie-, Lüfter- oder Ventil-Ausgänge genutzt werden können. Die Schalt-Ausgänge sind für elektrische Lasten wie Beleuchtung und Steckdosen vorgesehen und unterstützen erweiterte Funktionen wie Zentralsteuerung, Treppenhauslicht, Blinkfunktionen, Ein- und Ausschaltverzögerungen, Szenen, Betriebsstundenzähler, logische Verknüpfungen sowie Zwangssteuerungen. Damit lassen sich komplexe Schaltvorgänge und zeitabhängige Steuerungen innerhalb eines KNX-Systems realisieren.

Die Jalousie-Ausgänge ermöglichen die Ansteuerung von bis zu 4 AC- oder 2 DC-Jalousieantrieben mit Polumschaltung. Neben der einfachen Auf- und Ab-Bewegung können auch Lamellenverstellungen zur Beschattung vorgenommen werden. Die Steuerung umfasst Funktionen für Szenen, Sicherheit und automatische Sonnenschutzmaßnahmen. Die Bedienung der Jalousien erfolgt neben der KNX-Kommunikation auch über manuelle Tasten mit Status-LEDs, die den Bewegungszustand und Endlagen signalisieren. Dies erleichtert die Inbetriebnahme und Wartung.

Für die Lüftersteuerung sind bis zu 2 Ausgänge verfügbar, die bis zu drei Lüfterstufen mit Zentralsteuerung, Zwangssteuerung, Automatikbetrieb und Status-Rückmeldung unterstützen. Diese Funktionen ermöglichen eine differenzierte Steuerung von Lüftungsanlagen, wobei der aktuelle Betriebszustand über KNX rückgemeldet wird. So kann die Lüfterregelung in übergeordnete Automationsszenarien eingebunden werden.

Die Ventilsteuerung ist auf 2-Rohr- und 4-Rohr-Systeme ausgelegt und unterstützt verschiedene Ventiltypen, darunter 3-Punkt-Ventile sowie stetige PWM- und 2-Punkt-Regelungen. Die Funktionen umfassen das Öffnen und Schließen der Ventile, die Aktivierung und Deaktivierung von Heiz- und Kühlfunktionen sowie die Ventil-Spülung. Statusmeldungen zum Ventilzustand werden ebenfalls über KNX bereitgestellt. Die Integration dieser Ventilsteuerung erlaubt eine präzise Regelung von Heizungs- und Kühlsystemen innerhalb der Gebäudeautomation.

Die Anbindung an das KNX-System erfolgt über eine integrierte Busklemme für den KNX-TP-Bus, wodurch keine zusätzliche Schnittstellenkomponente erforderlich ist. Das Gerät unterstützt KNX Data Secure, was die Kommunikation auf Telegrammebene gegen unbefugtes Mitlesen und Manipulation absichert und so die Integrität und Vertraulichkeit der Steuerbefehle gewährleistet. Die Parametrierung erfolgt über ETS, wobei alle Ausgänge individuell konfigurierbar sind, um den jeweiligen Anforderungen an Schaltfunktionen, Jalousien, Lüfter oder Ventile gerecht zu werden.

Zur Bedienung stehen neben der ETS-Konfiguration manuelle Tasten für jeden Ausgang zur Verfügung, mit zugehörigen Status-LEDs, die den jeweiligen Ausgangszustand anzeigen. Eine Manuell-/Automatik-Umschaltung erlaubt die flexible Bedienung vor Ort oder die vollständige Automatisierung über KNX. Die Programmiertaste dient zur Vergabe der physischen KNX-Adresse und ermöglicht das Zurücksetzen auf Werkseinstellungen durch eine definierte Tastenkombination.

Die kompakte Bauform mit den Abmessungen 72 x 90 x 64,1 mm (4 TE) ist für die Montage auf einer 35 mm Hutschiene ausgelegt, was eine einfache und platzsparende Installation in Verteilerschränken erlaubt. Die elektrischen Anschlüsse erfolgen über Schraubklemmen mit einem Leiterquerschnitt von 0,2 bis 2,5 mm². Die mechanische und elektrische Lebensdauer ist auf eine hohe Belastbarkeit ausgelegt, um einen zuverlässigen Betrieb in anspruchsvollen Automationsumgebungen sicherzustellen.

Die vielfältigen integrierten Funktionen und die flexible Parametrierbarkeit machen den GVS AMMA-08/10.S zu einem universellen KNX-Aktor, der sich für verschiedenste Anwendungen in der Gebäudeautomation eignet, von der einfachen Licht- und Steckdosenschaltung über komplexe Beschattungs- und Lüftungskonzepte bis hin zur präzisen Heizungsregelung. Die Unterstützung von KNX Data Secure sorgt dabei für eine sichere und stabile Kommunikation im KNX-Bus.

Die Schalt-Ausgänge bieten neben der Grundfunktion des Ein- und Ausschaltens erweiterte Steuerungsmöglichkeiten, wie die zentrale Ansteuerung mehrerer Kanäle, Treppenhauslichtfunktionen mit automatischer Abschaltung, Blinkmodi für optische Signalisierungen sowie Ein- und Ausschaltverzögerungen zur Anpassung an unterschiedliche Betriebsanforderungen. Szenenfunktionen ermöglichen das Speichern und Abrufen von Zustandskombinationen, während Betriebsstundenzähler zur Wartungsplanung beitragen. Die integrierten Logikfunktionen erlauben die Verknüpfung von Schaltzuständen und anderen Eingangsgrößen, wodurch komplexe Steuerungsaufgaben bereits im Aktor realisiert werden können, ohne externe Logikmodule zu benötigen.

Die Jalousie-Steuerung unterstützt sowohl AC- als auch DC-Antriebe mit Polumschaltung. Über die manuelle Bedienungstaste lassen sich die Jalousien hoch- und runterfahren, stoppen sowie die Lamellen verstellen. Während der Bewegung blinkt die Status-LED, in den Endlagen leuchtet sie dauerhaft. Die Parametrierung erlaubt die Zuordnung von Funktionen wie Sonnenschutz, Szenen und Sicherheitsfunktionen, die innerhalb der KNX-Anlage genutzt werden können, um beispielsweise bei starkem Sonnenlicht automatisch Beschattungen zu aktivieren.

Die Lüfter-Ausgänge steuern bis zu drei Lüfterstufen, die über zentrale Steuerbefehle, Zwangssteuerungen oder einen Automatikbetrieb geregelt werden können. Statusrückmeldungen ermöglichen die Überwachung des aktuellen Lüfterzustands. Dies ist besonders vorteilhaft in Lüftungskonzepten, bei denen unterschiedliche Luftvolumenströme je nach Bedarf oder Umgebungsbedingungen gesteuert werden müssen.

Für die Ventilsteuerung werden 2-Rohr- und 4-Rohr-Systeme unterstützt. Die Regelung umfasst 3-Punkt-Ventile sowie kontinuierliche PWM- und 2-Punkt-Regelungen. Die Funktionen ermöglichen das Öffnen und Schließen von Ventilen sowie die Aktivierung von Heiz- und Kühlmodi. Die Ventil-Spülung dient der Wartung und Vermeidung von Funktionsstörungen. Statusmeldungen zum Ventilzustand werden über KNX bereitgestellt, sodass die Anlagenregelung jederzeit den aktuellen Zustand erfassen kann.

Die Bedienung vor Ort wird durch die manuellen Tasten und die zugehörigen Status-LEDs erleichtert, die eine direkte Steuerung und Rückmeldung der Ausgänge ermöglichen. Die Umschaltung zwischen manuellem und automatischem Betrieb erlaubt eine flexible Nutzung, zum Beispiel zur Wartung oder bei Störungen. Die Programmiertaste dient der physischen Adressierung und dem Zurücksetzen des Geräts.

Die KNX-Anbindung erfolgt über eine integrierte Busklemme für den KNX-TP-Bus. Die Unterstützung von KNX Data Secure schützt die Kommunikation vor unbefugtem Zugriff und Manipulation, was für den Einsatz in sicherheitsrelevanten Anwendungen relevant ist. Die Parametrierung erfolgt über die ETS, wobei umfangreiche Einstellmöglichkeiten für Ausgänge, Funktionen und Verknüpfungen zur Verfügung stehen, um den Aktor optimal an die spezifischen Anforderungen der Gebäudeautomation anzupassen.

Die kompakte Bauform mit standardisierten Abmessungen und die Montage auf einer 35 mm Hutschiene ermöglichen eine einfache Integration in Verteilerschränke. Die robusten Anschlussklemmen und die hohe mechanische sowie elektrische Lebensdauer gewährleisten eine zuverlässige Langzeitfunktion. Das Gerät ist für den Betrieb innerhalb geschlossener Gehäuse vorgesehen und muss vor Feuchtigkeit und Schmutz geschützt werden.

Insgesamt bietet der GVS AMMA-08/10.S KNX-Universalaktor eine flexible, sichere und leistungsfähige Lösung für die Steuerung vielfältiger Anwendungen im KNX-System, von der Licht- und Lastschaltung über Beschattung und Lüftung bis hin zur Heizungsregelung, und unterstützt dabei eine praxisgerechte Bedienung und Konfiguration.
