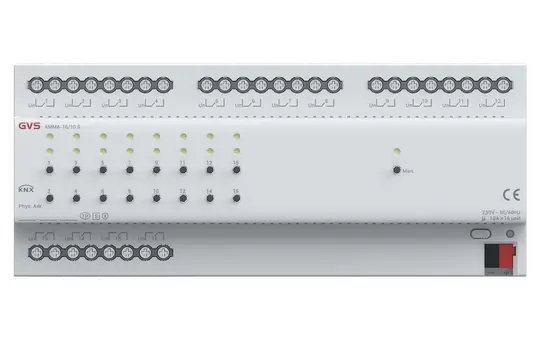

GVS AMMA-16/10.S KNX-Universalaktor | 16-fach, KNX-Secure

Der GVS AMMA-16/10.S KNX-Universalaktor bietet als multifunktionaler Aktor eine flexible und umfangreiche Steuerung von bis zu 16 Schalt-Ausgängen, 8 Jalousie-Ausgängen AC sowie 4 Jalousie-Ausgängen DC mit Polumschaltung. Alternativ können die Ausgänge auch als 4 Lüfter- oder 4 Ventil-Ausgänge parametriert werden. Diese Vielseitigkeit ermöglicht die individuelle Anpassung an unterschiedliche Anwendungen in der Gebäudeautomation, beispielsweise für Licht- und Steckdosensteuerung, Beschattungssysteme, Lüfterregelungen oder Heizungs- und Kühlungsventile. Die Ausgänge werden über Parameter konfiguriert und sind damit flexibel auf die jeweiligen Anforderungen einstellbar.

Die Schalt-Ausgänge eignen sich für elektrische Lasten wie Beleuchtung oder Steckdosen und unterstützen zentrale Funktionen wie Zentralsteuerung, Treppenhauslicht, Blinkfunktionen, Ein- und Ausschaltverzögerungen, Szenen, Betriebsstundenzähler, Logikverknüpfungen sowie Zwangssteuerungen. Diese umfangreichen Steuerungsmöglichkeiten erlauben eine praxisgerechte Umsetzung komplexer Schaltaufgaben direkt im Aktor, wodurch externe Logikmodule reduziert werden können. Die Jalousie-Ausgänge steuern Antriebe für Jalousien, Rollläden, Markisen oder Vorhänge mit Funktionen wie Lamellenverstellung, Beschattung, Szenensteuerung und Sicherheitsfunktionen. Dabei sind sowohl AC- als auch DC-Antriebe mit Polumschaltung unterstützt, was eine breite Kompatibilität mit verschiedenen Antriebssystemen gewährleistet.

Für die Lüftersteuerung stehen bis zu drei Lüfterstufen zur Verfügung, die über Zentralsteuerung, Zwangssteuerung, Automatikbetrieb und Statusrückmeldung verfügen. Dies ermöglicht eine differenzierte und bedarfsgerechte Lüfterregelung innerhalb der KNX-Anlage. Die Ventilsteuerung unterstützt 2- und 4-Rohr-Systeme mit 3-Punkt-Ventiltypen und bietet verschiedene Regelungsarten wie Öffnen/Schließen, stetige PWM- und 2-Punkt-Regelung. Zusätzlich können Heiz- und Kühlfunktionen aktiviert oder deaktiviert werden, und der Ventilstatus sowie eine Ventilspülung werden übermittelt. Diese Funktionen sind besonders relevant für die Integration in Heizungs-, Lüftungs- und Klimaanlagen (HLK), da sie eine präzise und vielseitige Regelung der Raumklimatisierung erlauben.

Die direkte Einbindung in das KNX-Bussystem erfolgt über eine integrierte KNX-TP-Schnittstelle, die eine stabile und sichere Kommunikation gewährleistet. Der Universalaktor unterstützt KNX Data Secure, was die Absicherung der Telegramme gegen unbefugtes Mitlesen und Manipulation auf Telegrammebene ermöglicht und damit einen modernen Sicherheitsstandard in der Gebäudeautomation bietet. Die Parametrierung erfolgt über ETS, wobei alle Ausgänge individuell konfigurierbar sind. Die Bedienung vor Ort wird durch manuelle Tasten und Status-LEDs je Ausgang unterstützt, die den aktuellen Zustand und die Steuerung direkt anzeigen und ermöglichen. Die Umschaltung zwischen manuellem und automatischem Betrieb ist über eine separate Taste mit LED-Anzeige realisiert.

Das Gerät ist für die Montage auf einer 35 mm DIN-Hutschiene konzipiert und besitzt kompakte Abmessungen von 216 x 90 x 64 mm bei einem Gewicht von 0,85 kg, was eine einfache Installation im Verteilerschrank erlaubt. Die Lastanschlüsse sind als Schraubklemmen ausgeführt und für Leiterquerschnitte von 0,2 bis 6,0 mm² geeignet. Die Ausgänge sind für eine Nennspannung von 230 V AC bei einem Nennstrom von 16 A ausgelegt, mit einer maximalen Summenstrombelastbarkeit von 160 A. Die mechanische Lebensdauer beträgt über 1 Million Schaltzyklen, die elektrische Lebensdauer liegt bei über 100.000 Schaltzyklen für ohmsche Lasten, was den Einsatz in langlebigen und belastbaren Installationen unterstützt.

Die vielfältigen Funktionen des Universalaktors, wie Zentralfunktionen, Szenen, Logikverknüpfungen, Betriebsstundenzähler und Zwangssteuerungen, erlauben eine umfassende Automatisierung und individuelle Anpassung der Steuerungsaufgaben direkt im Gerät. Dadurch können komplexe Steuerungsaufgaben effizient umgesetzt und externe Zusatzgeräte reduziert werden. Die Unterstützung von AC- und DC-Jalousieantrieben, Lüfterstufen und Ventilregelungen macht das Gerät zu einer vielseitigen Lösung für unterschiedliche Automationsanforderungen in Wohn- und Gewerbegebäuden.

Die Bedienung wird durch manuelle Tasten je Ausgang ergänzt, die neben der Steuerung auch eine Statusanzeige über LEDs bieten. Bei Jalousieantrieben ermöglichen kurze Tastendrücke das Fahren nach oben oder unten, lange Tastendrücke stoppen die Bewegung oder steuern die Lamellenverstellung, wobei die LED während der Fahrt blinkt und in der Endlage dauerhaft leuchtet. Für Lüfterstufen sind separate Tasten und LEDs für bis zu drei Geschwindigkeiten vorhanden, die auch ein Ein- und Ausschalten ermöglichen. Die Ventilsteuerung differenziert zwischen 2- und 4-Rohr-Systemen, wobei je nach System unterschiedliche Tasten und LEDs für Heiz- und Kühlventile genutzt werden. Diese manuelle Bedienbarkeit erleichtert die Inbetriebnahme, Wartung und lokale Steuerung ohne zusätzliche Bediengeräte.

Die Parametrierung über ETS erlaubt die flexible Zuweisung und Einstellung der Ausgänge, wobei die vielfältigen Funktionen wie Zentralsteuerung, Szenen, Logikgatter und Zwangssteuerung individuell konfiguriert werden können. Das Gerät unterstützt somit eine praxisgerechte Anpassung an unterschiedliche Automationsszenarien und erleichtert die Integration in komplexe KNX-Systeme. Die integrierte KNX Data Secure-Funktion schützt die Kommunikation vor unbefugtem Zugriff und Manipulation, was insbesondere in sicherheitsrelevanten Anwendungen und bei sensiblen Steuerungsaufgaben von Bedeutung ist.

Die Montage auf der standardisierten 35 mm Hutschiene ermöglicht eine einfache und platzsparende Installation in Verteilerschränken. Die robusten Schraubklemmen gewährleisten eine sichere und dauerhafte elektrische Verbindung. Die kompakte Bauform und das moderate Gewicht erleichtern die Handhabung und Integration in bestehende Anlagen. Das Gerät ist für den Betrieb in geschlossenen Gehäusen vorgesehen und sollte vor Feuchtigkeit, Schmutz und Beschädigung geschützt werden, um die Funktionsfähigkeit langfristig sicherzustellen.

Die technischen Daten des AMMA-16/10.S umfassen eine Nennspannung von 230 V AC bei 50/60 Hz und einen Nennstrom von 16 A je Ausgang. Der Einschaltstrom beträgt kurzzeitig 300 A für 2 ms, was für die Ansteuerung von induktiven Lasten relevant ist. Die maximale Summenstrombelastbarkeit des Aktors liegt bei 160 A, was eine hohe Belastbarkeit für größere Schaltkreise ermöglicht. Die mechanische Lebensdauer von über einer Million Schaltzyklen sowie die elektrische Lebensdauer von über 100.000 Schaltzyklen für ohmsche Lasten gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit im Betrieb. Die Anschlussklemmen sind für Leiterquerschnitte von 0,2 bis 6,0 mm² ausgelegt und bieten damit Flexibilität bei der Verdrahtung.

Die Ausstattung mit Funktionen wie Betriebsstundenzähler, Logikverknüpfungen und Zwangssteuerungen erlaubt eine differenzierte Steuerung direkt im Aktor. So können beispielsweise zeitabhängige Schaltungen, logische Verknüpfungen mehrerer Eingänge oder forcierte Schaltbefehle ohne externe Logikmodule realisiert werden. Die Zentralfunktionen ermöglichen die gleichzeitige Steuerung mehrerer Kanäle, etwa für Beleuchtungsszenarien oder Beschattungsgruppen. Diese integrierten Funktionen reduzieren den Planungs- und Installationsaufwand und erhöhen die Flexibilität bei der Systemgestaltung.

Die Lüftersteuerung unterstützt bis zu drei Stufen mit automatischen Betriebsarten und Statusrückmeldung, was eine bedarfsgerechte Lüftungsregelung ermöglicht. Die Ventilsteuerung ist kompatibel mit 2- und 4-Rohr-Systemen und unterstützt verschiedene Regelungsarten, darunter 3-Punkt, PWM und 2-Punkt-Regelung. Zusätzlich können Heiz- und Kühlfunktionen aktiviert oder deaktiviert werden, und der Ventilstatus wird zurückgemeldet. Diese Funktionen sind besonders wichtig für die Integration in HLK-Systeme und ermöglichen eine präzise und flexible Raumklimatisierung.

Die KNX-TP-Schnittstelle ermöglicht die direkte Anbindung an das KNX-Bussystem ohne zusätzliche Schnittstellenkomponenten. Die Kommunikation erfolgt stabil und sicher, unterstützt durch KNX Data Secure, welches die Datenübertragung auf Telegrammebene gegen unbefugtes Mitlesen und Manipulation schützt. Dies gewährleistet eine sichere Integration in moderne KNX-Systeme mit erhöhten Sicherheitsanforderungen. Die Parametrierung erfolgt über die ETS-Software, wobei alle Funktionen und Kanäle individuell konfigurierbar sind, was eine flexible Anpassung an unterschiedliche Anwendungsfälle erlaubt.

Die Handhabung vor Ort wird durch manuelle Tasten und Status-LEDs je Ausgang erleichtert, die eine direkte Steuerung und Statusanzeige ermöglichen. Die Umschaltung zwischen manuellem und automatischem Betrieb kann einfach über eine Taste erfolgen, unterstützt durch eine LED-Anzeige. Die Programmierung der physischen Adresse erfolgt ebenfalls über eine Taste mit LED-Signalisation. Das Gerät ist für die Montage auf einer 35 mm DIN-Hutschiene konzipiert und verfügt über kompakte Abmessungen, die eine platzsparende Installation erlauben.

Die robuste Ausführung und die vielfältigen Funktionen machen den GVS AMMA-16/10.S KNX-Universalaktor zu einer praxisgerechten Lösung für anspruchsvolle Steuerungsaufgaben in der Gebäudeautomation, die eine flexible Anpassung und sichere Kommunikation erfordern. Die Kombination aus umfangreichen Steuerungsfunktionen, hoher Belastbarkeit und moderner KNX-Security ermöglicht eine effiziente und sichere Integration in KNX-Systeme.
