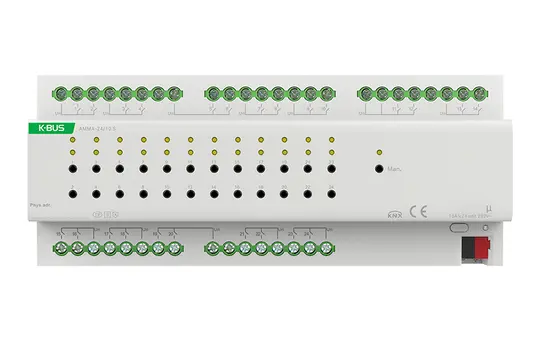

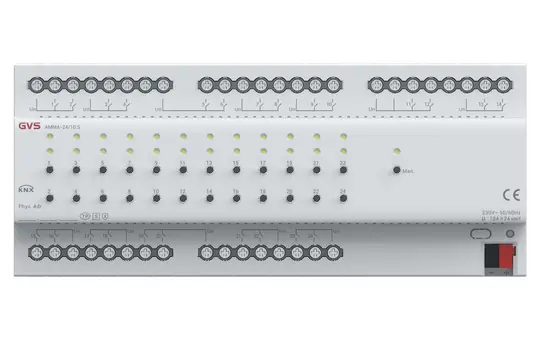

GVS AMMA-24/10.S KNX-Universalaktor 24-fach, KNX-Secure

GVS AMMA-24/10.S KNX-Universalaktor | 24-fach, KNX-Secure

Marke: GVS
Produkt-Nr.: 20048354
EAN: 4260688188735
Herstellerartikelnummer: 88188735
Herstellertyp: AMMA-24/10.S
Gewicht: 0,7 kg
wird für dich bestellt
Elektrogeräte Rücknahme
Stück


Der GVS AMMA-24/10.S KNX-Universalaktor stellt eine vielseitig parametrierbare Aktorlösung für die KNX-Gebäudeautomation dar, die bis zu 24 Schalt-Ausgänge, 12 Jalousie-Ausgänge AC, 6 Jalousie-Ausgänge DC (mit Polumschaltung), 6 Lüfter-Ausgänge oder 6 Ventil-Ausgänge unterstützt. Die Ausgänge sind über Parameter individuell konfigurierbar und können flexibel an unterschiedliche Lastarten und Steuerungsanforderungen angepasst werden. Damit eignet sich das Gerät für die direkte Ansteuerung von elektrischen Lasten wie Beleuchtung und Steckdosen, aber auch für komplexere Anwendungen wie Jalousiesteuerungen, Lüfterregelungen und Heizungsventilsteuerungen.

Die Schalt-Ausgänge sind für typische elektrische Verbraucher ausgelegt und bieten erweiterte Funktionen wie Zentralsteuerung, Treppenhauslicht, Blinkfunktionen, Ein- und Ausschaltverzögerungen, Szenensteuerung, Betriebsstundenzähler, interne Logikfunktionen sowie Zwangssteuerungen. Diese Funktionen ermöglichen eine praxisgerechte und flexible Steuerung von Beleuchtungs- und Schaltkreisen innerhalb der KNX-Anlage.

Für die Jalousie-Steuerung stehen bis zu 12 AC-Ausgänge und 6 DC-Ausgänge zur Verfügung, die Antriebe für Rollläden, Markisen, Vorhänge oder Lamellenverstellungen bedienen können. Die Bedienung erfolgt über kurze und lange Tastendrücke an den manuellen Bedientasten, wobei während der Fahrbewegung die Status-LED blinkt und bei Erreichen der Endlagen dauerhaft leuchtet. Die Parametrierung erlaubt neben der reinen Fahrsteuerung auch die Umsetzung von Beschattungsfunktionen, Szenen und Sicherheitsfunktionen, was die Integration in komplexe Sonnenschutzkonzepte erleichtert.

Die Lüftersteuerung unterstützt bis zu drei Lüfterstufen und bietet zentrale Steuerungsfunktionen inklusive Zwangssteuerung, Automatikbetrieb sowie eine Statusrückmeldung des Lüfterzustands. Über die manuellen Tasten lassen sich die Lüfterstufen direkt ansteuern, was eine einfache Bedienung vor Ort ermöglicht. Dies erlaubt die Integration in raumbezogene Lüftungskonzepte mit variabler Geschwindigkeitsregelung.

Für die Ventilsteuerung ist das Gerät für den Anschluss an 2- und 4-Rohr-Systeme ausgelegt und unterstützt verschiedene Ventiltypen, darunter 3-Punkt-Ventile sowie stetige PWM- und 2-Punkt-Regelungen. Die Funktionen umfassen das Öffnen und Schließen der Ventile, die Aktivierung und Deaktivierung von Heiz- und Kühlfunktionen sowie die Ventilstatusanzeige und eine Ventilspülung. Diese vielfältigen Steuerungsoptionen ermöglichen eine präzise Einbindung in Heizungs- und Kühlkreisläufe und tragen zur Optimierung der Raumklimatisierung bei.

Die Einbindung in das KNX-System erfolgt über eine integrierte KNX-TP-Schnittstelle, die eine direkte Anbindung an den KNX-Bus erlaubt. Das Gerät unterstützt KNX Data Secure, wodurch die Kommunikation auf Telegrammebene gegen unbefugtes Mitlesen und Manipulation abgesichert wird. Die physikalische Adresse wird über eine Programmiertaste vergeben, und der Betriebszustand wird durch mehrfarbige LEDs angezeigt, die den Status der einzelnen Kanäle sowie den Betriebsmodus (Manuell/Automatik) visualisieren.

Die Parametrierung erfolgt über ETS, wobei die umfangreichen Funktionen der Ausgänge individuell eingestellt werden können. Dazu zählen unter anderem die Festlegung der Ausgangsart (Schalten, Jalousie, Lüfter, Ventil), die Konfiguration von Zentralfunktionen, Verzögerungszeiten, Logikfunktionen und Szenen. Die Möglichkeit, interne Logik- und Zwangssteuerungen zu nutzen, erlaubt es, Steuerungsaufgaben bereits im Gerät zu verarbeiten und so externe Logikmodule zu reduzieren.

Die Bedienung vor Ort wird durch manuelle Tasten für jeden Ausgang unterstützt, die sowohl zum Schalten als auch zur Statusanzeige genutzt werden. Die Umschaltung zwischen manuellem und automatischem Betrieb ist über eine separate Taste möglich, was eine flexible Handhabung und Wartung vereinfacht. Für die Inbetriebnahme steht eine Programmiertaste zur Verfügung, mit der das Gerät auf Werkseinstellungen zurückgesetzt werden kann.

Die kompakte Bauform mit Abmessungen von 216 x 90 x 64 mm (12 TE) erlaubt die Montage auf einer 35 mm Hutschiene in Verteilerschränken oder Kleinverteilern. Die robuste Ausführung und die klar strukturierte Anschlussbelegung erleichtern die Installation und Wartung. Die Lastanschlüsse sind als Schraubklemmen ausgeführt und für Leiterquerschnitte von 0,2 bis 6 mm² geeignet.

Durch die Kombination dieser Funktionen bietet der GVS AMMA-24/10.S KNX-Universalaktor eine flexible und vielseitige Lösung für die Integration unterschiedlicher Lasten und Steuerungsaufgaben in KNX-Gebäudeautomationssysteme. Die praxisgerechte Parametrierung und die umfassenden Steuerungsoptionen ermöglichen es Planern und Installateuren, individuelle Automationslösungen für Beleuchtung, Sonnenschutz, Lüftung und Heizung effizient umzusetzen.
Anzahl der Ausgänge
24
Anzahl der Jalousieausgänge
12
Apple HomeKit
Nein
BAB-Tec
Nein
Binäreingänge integriert
Nein
Bluetooth
Nein
Casambi
Nein
DALI
Nein
Dimmen
Nein
ENOcean
Nein
Fan-Coil
Nein
free@home
Nein
geeignet für C-Last
Nein
Gira One
Nein
Größe Anschlussklemme in mm2
4
Hager KNXeasy
Nein
Herstellerartikelnummer
88188735
Herstellertyp
AMMA-24/10.S
Jalousie
Ja
JUNG HOME
Nein
Kapazitive Last in µF
105
Klasse
Universalaktoren
KNX
Ja
KNX-RF
Nein
KNX-Secure
Ja
KNX-TP
Ja
Marke
GVS
Matter
Nein
Max. Schaltstrom in A
10
Mbus
Nein
mit Netatmo
Nein
Modbus
Nein
Modbus RTU
Nein
Modbus TCP
Nein
Montageart
Reiheneinbau
Nennspannung Ausgänge
230 V AC
Samsung SmartThings
Nein
Schalten
Ja
Shelly
Nein
Siemens LOGO!
Nein
Teilungseinheiten
12 TE
Theben LUXORliving
Nein
Thread
Nein
Übertragungsart
Kabel
verschiedene Phasen anschließbar
Ja
Vor Ort-/Handbedienung
Ja
Wi-Fi
Nein
Wiser Home
Nein
Zigbee
Nein
