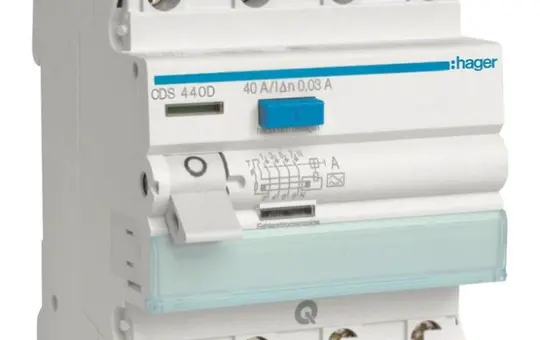

HAGER CDS440D FI-Schutzschalter 4-polig 30 mA Typ A | 40 A, QuickConnect

Marke: HAGER

Produkt-Nr.: 20005143

EAN: 3250611610861

Herstellerartikelnummer: CDS440D

Herstellertyp: CDS440D

Gewicht: 0,33 kg

Auf Lager

Lieferzeit 2-3 Werktage

35,43 €

inkl. MwSt. zzgl. Versand

Stück

Der HAGER CDS440D ist ein vierpoliger Fehlerstromschutzschalter (FI-Schalter) des Typs A, ausgelegt für Bemessungsströme bis 40 A und einem Bemessungsfehlerstrom von 30 mA. Er erfüllt die Anforderungen der Normen EN 61008-1 und IEC 61008-1 und ist für den Einsatz in Niederspannungsanlagen konzipiert, insbesondere in Wohn- und Zweckbauten mit dreiphasiger Stromversorgung.

Technische Merkmale

Artikeltyp: Fehlerstromschutzschalter
Hersteller: HAGER
Herstellertype: CDS440D
Polzahl: 4-polig
Bemessungsstrom (In): 40 A
Bemessungsfehlerstrom (IΔn): 30 mA
Fehlerstromtyp: Typ A (erkennt Wechsel- und pulsierende Gleichfehlerströme)
Bemessungskurzschlussstrom (Inc): 6 kA nach EN 61008-1
Schaltvermögen (Idm): 1,5 kA
Bemessungsbetriebsspannung (Ue): 230/400 V AC
Isolationsspannung (Ui): 500 V
Stoßspannungsfestigkeit: 4 kV
Frequenz: 50 Hz
Montageart: Reiheneinbau
Variante: 40 A, QuickConnect
Leiterquerschnitt: 1–25 mm² (massiv), 1–16 mm² (flexibel)
Schutzart: IP20 (bei abgeschlossener Installation)
Temperaturbereich: -25 °C bis +40 °C
Teilungseinheiten: 4
Gehäusematerial: Halogenfreier Kunststoff

Normative Anforderungen und Einsatzpflicht

DIN VDE 0100-410: Schutz gegen elektrischen Schlag – Fehlerstromschutzschalter ≤ 30 mA sind verpflichtend für alle Steckdosenstromkreise ≤ 32 A in Wohngebäuden.
DIN VDE 0100-530: Auswahl und Errichtung elektrischer Betriebsmittel – Anforderungen an Schutzgeräte.
DIN VDE 0100-701: Räume mit Badewanne oder Dusche – FI-Schutz ist zwingend vorgeschrieben.
DIN VDE 0100-722: Elektrische Anlagen von Ladeeinrichtungen für Elektrofahrzeuge – Fehlerstromschutz mit DC-Erkennung erforderlich (Typ A in Kombination mit DC-Überwachung oder Typ B).

Der CDS440D ist insbesondere für Typ-A-Anwendungen geeignet, bei denen keine glatten Gleichfehlerströme > 6 mA auftreten. Für Ladeeinrichtungen oder Frequenzumrichter ist ggf. ein Typ B oder ein zusätzlicher DC-Fehlerstromsensor erforderlich.

Sicherheitsaspekte und Schutzfunktion

Personenschutz: Verhindert lebensgefährliche Stromunfälle durch direkten oder indirekten Kontakt.
Brandschutz: Erkennt Fehlerströme, die durch Isolationsfehler entstehen und potenziell Brände verursachen können.
Anlagenschutz: Verhindert Schäden an elektrischen Betriebsmitteln durch frühzeitige Abschaltung bei Fehlerströmen.

Die schnelle Abschaltung erfolgt unabhängig von der Netzform (TN, TT, IT) und ist besonders in TT-Systemen essenziell, da dort der Schutz durch Überstromschutzeinrichtungen allein nicht ausreicht.

Typische Einsatzbereiche

Wohngebäude: Schutz von Steckdosenstromkreisen, Lichtstromkreisen, Küchen- und Badezimmerinstallationen.
Gewerbliche Nutzung: Absicherung von Büroinstallationen, Serverräumen, Werkstätten.
Industrie: Einsatz in Schaltschränken für Maschinen, Steuerungen und Nebenverteilungen.
Ladeinfrastruktur (bedingt): In Kombination mit DC-Fehlerstromüberwachung geeignet für Wallboxen und Ladesäulen.

Abschaltvermögen in kA: 0,25
alte Voltusnummer: 1051816
Ausführung: 4-polig
Fehlerstrom in mA: 30
Fehlerstrom-Typ: Typ A
Herstellerartikelnummer: CDS440D
Herstellertyp: CDS440D
Klasse: Fehlerstromschutzschalter
Marke: HAGER
Nennstrom in A: 40,00
Positionierung Neutralleiter: rechts
Teilungseinheiten: 4

Herstellerinformation

HAGER
Hager Vertriebsges.mbH&Co.KG
Zum Gunterstal
66440 Blieskastel
DE

info@berker.de
hager.com/de

Hinweise

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
