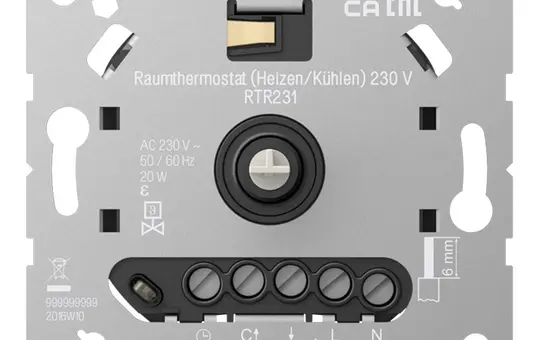

JUNG RTR231 Raumthermostat 230 V | Heizen, Kühlen

Marke: JUNG
Produkt-Nr.: 20020456
EAN: 4011377195394
Herstellerartikelnummer: RTR231
Herstellertyp: RTR231
Gewicht: 0,083 kg
Auf Lager
Lieferzeit 2-3 Werktage
Elektrogeräte Rücknahme
Das Raumthermostat ermöglicht eine präzise Steuerung der Raumtemperatur und ist für den Einsatz mit elektrothermischen Stellantrieben ausgelegt, wobei es durch eine durchdachte Konstruktion eine einfache Integration in bestehende Installationen unterstützt.

  • Elektronischer Raumtemperaturregler für 230 V: Steuert elektrothermische Stellantriebe mit 230 V Wechselspannung zur präzisen Regelung der Raumtemperatur in geschlossenen Räumen.
  • Heiz- und Kühlbetrieb integriert: Ermöglicht manuelle und zentrale Aktivierung des Kühlbetriebs, optimiert für Wärmepumpen, sowie die Einstellung von Komfort- und Absenktemperaturen.
  • Flexible Ventilsteuerung mit PWM und Zweipunkt: Reglerausgang arbeitet wahlweise mit Pulsweitenmodulation oder Zweipunktsteuerung, mit Anpassung an stromlos offene oder stromlos geschlossene Ventile.
  • Temperatursturzerkennung und Frostschutzfunktion: Erkennt Temperaturabfälle durch Fensteröffnung und aktiviert automatisch die Frostschutztemperatur zur Vermeidung von Schäden.
  • Ventilschutzfunktion und Statusanzeige: Führt wöchentliches Auf- und Zufahren des Ventils durch, um Blockierungen zu vermeiden, und zeigt Betriebszustände über mehrfarbige Status-LED an.


Das JUNG RTR231 Raumthermostat 230 V ermöglicht die präzise Regelung der Raumtemperatur in geschlossenen Räumen durch Steuerung von elektrothermischen Stellantrieben mit 230 V Wechselspannung. Es eignet sich insbesondere für Anwendungen, bei denen sowohl Heiz- als auch Kühlbetrieb erforderlich sind, beispielsweise in Kombination mit Wärmepumpen. Das Gerät wird in einer standardisierten Gerätedose nach DIN 49073 montiert und lässt sich mit verschiedenen Designabdeckungen der Serie JUNG kombinieren.

Zur Temperaturregelung steht ein interner Sensor zur Verfügung, der die aktuelle Raumtemperatur erfasst. Die Komforttemperatur lässt sich manuell einstellen und durch eine Offsetfunktion um ±3 °C korrigieren, um Messabweichungen auszugleichen. Für energiesparende Betriebsarten kann über einen Eingang eine Absenktemperatur (ECO) aktiviert werden, beispielsweise über eine Zentraluhr. Zusätzlich besteht die Möglichkeit, den Kühlbetrieb manuell oder über eine Zentralsteuerung zu aktivieren, wodurch eine flexible Anpassung an wechselnde Anforderungen möglich ist.

Die Regelung erfolgt über einen Ausgang, der wahlweise als Pulsweitenmodulation (PWM) oder Zweipunktregler arbeitet. Dies erlaubt eine angepasste Ansteuerung der Stellantriebe, die entweder stromlos offen oder stromlos geschlossen ausgelegt sein können. Zur Sicherung der Ventile ist eine Ventilschutzfunktion integriert, die einmal wöchentlich ein automatisches Auf- und Zufahren des Ventils auslöst, um Blockierungen zu vermeiden. Außerdem erkennt das Thermostat Temperaturstürze, wie sie bei geöffneter Fensterfront auftreten, und aktiviert in diesem Fall eine Frostschutztemperatur, um Schäden durch Auskühlung zu verhindern.

Die Bedienung wird durch eine mehrfarbige Status-LED unterstützt, die verschiedene Betriebszustände signalisiert. Die LED kann dauerhaft eingeschaltet bleiben, was die Sichtbarkeit der Statusanzeige verbessert. Das Schalten erfolgt geräuschlos, was den Einsatz in Wohn- und Arbeitsräumen angenehm macht. Das Thermostat ist für die Ansteuerung von bis zu zehn Stellantrieben ausgelegt, wobei die Leitungslänge bis zu 100 Meter betragen darf.

Technisch arbeitet das Gerät mit einer Nennspannung von 230 V Wechselspannung bei 50/60 Hz und einer Anschlussleistung von maximal 20 W. Der Temperaturregelbereich liegt ungefähr zwischen +5 °C und +30 °C, was den typischen Anforderungen der Raumtemperaturregelung entspricht. Die Montagehöhe wird mit etwa 1,50 m empfohlen, um eine repräsentative Temperaturmessung zu gewährleisten.

In der Praxis bietet das JUNG RTR231 eine flexible und praxisgerechte Lösung für die Regelung von Heiz- und Kühlkreisen in Wohn- und Gewerbegebäuden. Die vielfältigen Einstellmöglichkeiten, wie die Aktivierung von Absenk- und Kühlfunktionen über externe Steuerungen, erlauben eine bedarfsgerechte Anpassung an unterschiedliche Nutzungsszenarien. Die Ventilschutzfunktion und die Temperatursturzerkennung erhöhen die Betriebssicherheit und verlängern die Lebensdauer der angeschlossenen Komponenten. Insgesamt unterstützt das Raumthermostat eine stabile und komfortable Temperaturregelung, die sich nahtlos in bestehende Elektroinstallationen integrieren lässt.

Die Anbindung erfolgt direkt an das 230 V Netz und die Steuerung der Stellantriebe erfolgt über den integrierten Schaltausgang, der für den Betrieb mit thermischen Stellantrieben wie dem JUNG TSA 230 NC WW ausgelegt ist. Die einfache Montage in Gerätedosen sowie die Kompatibilität mit einer Vielzahl von Designabdeckungen ermöglichen eine flexible und ästhetisch ansprechende Installation. Die manuelle Bedienung der Komforttemperatur und der Kühlfunktion erlaubt eine schnelle Anpassung vor Ort, während die Eingänge zur Aktivierung von Absenk- und Kühlbetrieb eine zentrale Steuerung über Zeitschaltuhren oder Gebäudemanagementsysteme ermöglichen.

Die Regelungstechnologie mit Pulsweitenmodulation (PWM) bietet eine fein abgestufte Steuerung des Stellantriebs, was zu einer gleichmäßigen Temperaturführung und einem effizienten Energieeinsatz beiträgt. Alternativ kann die Zweipunktregelung genutzt werden, die eine einfache Ein/Aus-Steuerung ermöglicht. Die Anpassung an unterschiedliche Ventiltypen (stromlos offen oder geschlossen) stellt sicher, dass das Thermostat in vielfältigen Heiz- und Kühlsystemen eingesetzt werden kann.

Die Status-LED unterstützt die Inbetriebnahme und den Betrieb, indem sie den aktuellen Zustand des Reglers visuell anzeigt. Durch den permanenten Betrieb der LED kann die Sichtbarkeit auch in schlecht beleuchteten Umgebungen gewährleistet werden. Die geräuschlose Schaltweise sorgt für einen unauffälligen Betrieb ohne störende Schaltgeräusche.

Eine weitere technische Besonderheit ist die Temperatursturzerkennung, die bei einem plötzlichen Temperaturabfall, etwa durch geöffnete Fenster, automatisch die Frostschutztemperatur aktiviert. Dies schützt die Räume vor Auskühlung und möglichen Frostschäden. Die Ventilschutzfunktion trägt zusätzlich zur Werterhaltung der Heizungsanlage bei, indem sie verhindert, dass Ventile durch längere Stillstandzeiten festsetzen.

Insgesamt stellt das JUNG RTR231 Raumthermostat eine technisch ausgereifte Lösung zur präzisen und zuverlässigen Raumtemperaturregelung dar, die durch ihre vielfältigen Funktionen und Einstellmöglichkeiten eine flexible Anpassung an unterschiedliche Anforderungen der Heiz- und Kühltechnik ermöglicht.
Anschluss
2-Draht
Ausführung
Widerstandssensor
Bedienart
Drehknopf
Funktionsart
Heizen
Herstellerartikelnummer
RTR231
Herstellertyp
RTR231
Klasse
Temperaturregler
Kontaktart
Schließer
Marke
JUNG
Schalter
Nein
Serie
A 550 | A creation | A Cube | A flow | A Viva | AS 500 | CD 500 | CD Aufputz | CD plus | LS 1912 | LS 990 | LS Cube | LS design | LS Plus | LS Zero
Spannungsversorgung
230 V AC
