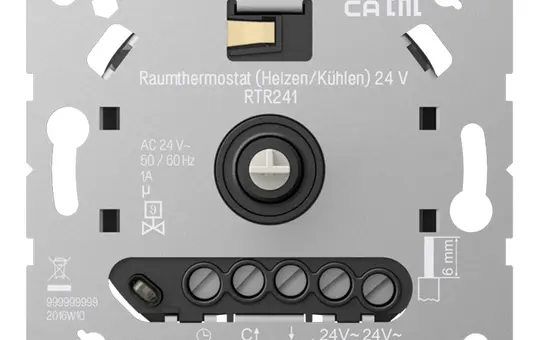

JUNG RTR241 Raumthermostat 24 V | Heizen, Kühlen

Marke: JUNG
Produkt-Nr.: 20042707
EAN: 4011377195400
Herstellerartikelnummer: RTR 241
Herstellertyp: RTR241
Gewicht: 0,083 kg
wird für dich bestellt
Elektrogeräte Rücknahme
Stück
Das Raumthermostat ermöglicht eine flexible Steuerung von Heiz- und Kühlsystemen und ist für den Einsatz in geschlossenen Räumen konzipiert, wobei es durch seine funktionale Ausstattung eine einfache Integration in bestehende Installationen erlaubt.

  • Elektronischer Raumtemperaturregler für 24 V AC: Steuert elektrothermische Stellantriebe mit einer Nennspannung von 24 V AC zur präzisen Regelung der Raumtemperatur in geschlossenen Räumen.
  • Heiz- und Kühlbetrieb integriert: Ermöglicht sowohl manuelles als auch zentral gesteuertes Schalten des Kühlbetriebs, speziell optimiert für Wärmepumpen, inklusive separatem Eingang zur Aktivierung über Zentralsteuerung oder Zentraluhr.
  • Flexibles Ventilmanagement: Anpassbar an stromlos offene oder stromlos geschlossene Ventile mit Pulsweitenmodulation (PWM) oder Zweipunkt-Regelung, inklusive wöchentlicher Ventilschutzfunktion zur Vermeidung von Ventilblockaden.
  • Interner Temperatursensor mit Offseteinstellung: Misst die Raumtemperatur und erlaubt eine Korrektur des Messwerts um ±3 °C zur Feinjustierung der Regelung.
  • Frostschutz- und Temperatursturzerkennung: Aktiviert automatisch die Frostschutztemperatur bei Fensteröffnung, um Energieverluste zu minimieren und Schäden vorzubeugen.
  • Mehrfarbige Status-LED mit Dauerbetrieb: Visualisiert den Betriebszustand des Reglers und kann dauerhaft eingeschaltet bleiben zur einfachen Statuskontrolle.


Der JUNG RTR241 Raumthermostat 24 V ist ein elektronischer Raumtemperaturregler, der speziell für die Steuerung von elektrothermischen Stellantrieben mit einer Nennspannung von 24 V AC ausgelegt ist. Er ermöglicht die präzise Regelung der Raumtemperatur in geschlossenen Räumen und ist für die Montage in standardisierten Gerätedosen nach DIN 49073 vorgesehen. Die Hauptfunktion besteht darin, über die Ansteuerung von Stellantrieben die gewünschte Komforttemperatur manuell einzustellen und zu halten, wobei sowohl Heiz- als auch Kühlbetrieb unterstützt wird. Der Kühlbetrieb ist dabei besonders auf den Einsatz mit Wärmepumpen optimiert.

Zur Anpassung an unterschiedliche Anforderungen bietet der Thermostat verschiedene Einstellmöglichkeiten, darunter Temperaturbegrenzungen sowie eine Offsetkorrektur von ±3 °C, mit der die gemessene Temperatur kalibriert werden kann. Die Arbeitsweise des Reglerausgangs erfolgt wahlweise als Pulsweitenmodulation (PWM) oder als Zweipunktregelung, was eine flexible Anpassung an verschiedene Ventiltypen erlaubt, die entweder stromlos offen oder stromlos geschlossen arbeiten. Eine Ventilschutzfunktion sorgt durch ein wöchentliches automatisches Auf- und Zufahren des Ventils für die Vermeidung von Verklebungen oder Blockierungen.

Der Thermostat verfügt über einen internen Temperatursensor und integriert eine Frostschutzfunktion, die bei Erkennung eines Temperatursturzes, beispielsweise durch Fensteröffnung, automatisch auf eine Frostschutztemperatur zurückschaltet. Die Aktivierung der Absenktemperatur (ECO-Modus) sowie des Kühlbetriebs kann über externe Zentraluhr- oder Zentralsteuerungseingänge erfolgen, zusätzlich ist auch eine manuelle Aktivierung des Kühlbetriebs möglich. Zur Statusanzeige dient eine mehrfarbige LED, deren Betrieb dauerhaft aktiviert werden kann, um jederzeit den Betriebszustand sichtbar zu machen.

Technisch ist der RTR241 für den Anschluss von bis zu fünf Stellantrieben ausgelegt, wobei Leitungslängen bis zu 100 Metern unterstützt werden. Die Nennspannung beträgt DC 24 V SELV, die Anschlussleistung maximal 24 W bei einem Schaltstrom von bis zu 1 A. Der Temperaturregelbereich liegt ungefähr zwischen +5 °C und +30 °C, was typische Raumtemperaturvorgaben abdeckt. Das Gerät ist für die Montage in einer Höhe von etwa 1,50 m vorgesehen, um eine repräsentative Temperaturmessung im Raum zu gewährleisten.

Der JUNG RTR241 ist kompatibel mit thermischen Stellantrieben, beispielsweise dem TSA 24 NC WW, und kann damit in bestehende Heiz- und Kühlsysteme integriert werden. Die Kombination aus manueller Bedienung, flexiblen Regelungsarten und Schutzfunktionen macht das Gerät zu einer praxisgerechten Lösung für die temperaturabhängige Steuerung in Wohn- und Gewerberäumen. Die kompakte Bauform erleichtert die Installation in Standard-Unterputzdosen, während die vielfältigen Einstellmöglichkeiten eine Anpassung an unterschiedliche Systemanforderungen erlauben.

Die manuelle und zentrale Steuerung der Temperatur über externe Eingänge ermöglicht eine einfache Integration in übergeordnete Steuerungssysteme, etwa zur zeitgesteuerten Absenkung der Raumtemperatur oder zur Aktivierung des Kühlbetriebs. Die Frostschutzfunktion schützt die Heizungsanlage vor Schäden durch zu niedrige Temperaturen, indem sie bei plötzlichen Temperaturabfällen automatisch eine Mindesttemperatur sicherstellt. Die Pulsweitenmodulation als Regelverfahren sorgt für eine feinfühlige und energieeffiziente Steuerung der Stellantriebe, während die Zweipunktregelung als einfachere Variante insbesondere bei weniger anspruchsvollen Anwendungen eingesetzt werden kann.

Die Status-LED bietet eine klare visuelle Rückmeldung zum Betriebszustand, was die Inbetriebnahme und Fehlersuche erleichtert. Die Möglichkeit, die LED dauerhaft einzuschalten, unterstützt zudem die transparente Überwachung im laufenden Betrieb. Die Ventilschutzfunktion erhöht die Lebensdauer der angeschlossenen Stellantriebe, indem sie regelmäßige Bewegungen sicherstellt und so Verklebungen verhindert.

Mit seinem klaren Funktionsumfang und der Auslegung auf 24 V AC Stellantriebe ist der RTR241 eine technisch solide Komponente für die Raumtemperaturregelung, die sich durch einfache Bedienung, flexible Einbindungsmöglichkeiten und wichtige Schutzfunktionen auszeichnet. Die Montage in gängigen Gerätedosen und die Kompatibilität mit JUNG Abdeckungen der Serie 1749 ermöglichen eine ansprechende und normgerechte Installation. Die technischen Parameter wie Anschlussleistung, Schaltstrom und Temperaturbereich sind auf typische Anwendungen in der Gebäudeautomation abgestimmt und gewährleisten einen stabilen Betrieb.

Die Kombination aus manuellem Komforttemperatur-Setting, automatischer Absenk- und Kühlbetriebssteuerung sowie interner Temperaturüberwachung macht den RTR241 zu einem vielseitigen Raumthermostat, das sowohl in Wohngebäuden als auch in gewerblichen Objekten eingesetzt werden kann, wo eine zuverlässige und bedarfsgerechte Temperaturregelung erforderlich ist.
Anschluss
2-Draht
Ausführung
Widerstandssensor
Bedienart
Drehknopf
Funktionsart
Heizen
Herstellerartikelnummer
RTR 241
Herstellertyp
RTR241
Klasse
Temperaturregler
Marke
JUNG
Schalter
Ja
Serie
A 550 | A creation | A Cube | A flow | A Viva | AS 500 | CD 500 | CD Aufputz | CD plus | LS 1912 | LS 990 | LS Cube | LS design | LS Plus | LS Zero
Spannungsversorgung
230 V AC
