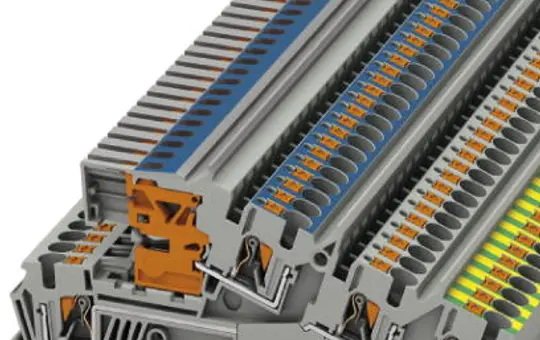

PHOENIX 3214047 Installationsetagenklemme PTI | PE, L, NT | grau | 4 mm²

Marke: PHOENIX CONTACT

Produkt-Nr.: 20006754

EAN: 4046356817776

Herstellerartikelnummer: 3214047

Herstellertyp: PTI 4-PE/L/NT

Gewicht: 0,0242 kg

Auf Lager

Lieferzeit 2-3 Werktage

3,15 €

inkl. MwSt. zzgl. Versand

Stück

Die Installationsetagenklemme PTI 4-PE/L/NT von Phoenix Contact (Artikelnummer 3214047) ist eine mehrstöckige Durchgangsklemme mit Push-in-Anschlusstechnik und teils mit integrierter Schutzleiterklemme. Sie wurde speziell für den Einsatz in Installationsverteilern entwickelt und ermöglicht eine platzsparende Verdrahtung auf bis zu drei Ebenen. Die Klemme ist für den Einsatz auf Hutschienen/DIN-Profilschienen geeignet und erfüllt hohe Anforderungen an Sicherheit, Brandschutz und mechanische Stabilität.

Technische Merkmale

Artikeltyp: Mehrstockklemmen
Hersteller: PHOENIX CONTACT
Herstellertyp: PTI 4-PE/L/NT
Anschlüsse: PE, L, NT
Nennstrom: 28 A (bei 4 mm² Leiterquerschnitt)
Belastungsstrom maximal: 30 A (bei 4 mm² und 3-poligem Block)
Nennspannung: 400 V (Außenleiter/Außenleiter), 250 V (Außenleiter/PE oder N)
Bemessungsstoßspannung: 4 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Isolierstoffgruppe: I
Isolierstoff: PA
Brennbarkeitsklasse: UL 94 V0
Farbe: grau
Breite: 5,2 mm
Höhe: 101 mm
Montagetiefe: 48,6 mm (NS 35/7,5), 58 mm (NS 35/15)
Leiterquerschnitt starr: 0.14 mm² - 4 mm²
Leiterquerschnitt flexibel: 0.14 mm² - 4 mm²
Mit Aderendhülse: 0.14 mm² - 4 mm²
Abisolierlänge: 8–10 mm
Push-in-Anschluss: Ja
Prüfkontakt: vorhanden auf jeder Etage
Temperaturbereich Betrieb: -60 °C bis +85 °C
Temperaturbereich Lagerung: -25 °C bis +55 °C

Die PHOENIX CONTACT PTI-Mehrstockklemme verfügt über eine moderne Push-in-Technik, die ein werkzeugloses Stecken starrer Leiter sowie flexibler Leiter mit Aderendhülse ab 0,34 mm² ermöglicht. Dies erleichtert die Installation erheblich und spart Zeit bei der Verdrahtung. Jede Klemmstelle ist eindeutig beschriftbar und bleibt auch in dichter Bestückung gut erkennbar, was die Übersichtlichkeit und Wartungsfreundlichkeit erhöht. Auf allen drei Etagen befinden sich doppelte Funktionsschächte, die sowohl Prüf- als auch Brückungsmöglichkeiten bieten. Die Klemme erfüllt die Anforderungen an Handrücken- und Fingersicherheit gemäß DIN EN 50274 und bietet eine hohe mechanische Festigkeit für den dauerhaften Einsatz in anspruchsvollen Umgebungen.

Die Installationsetagenklemme eignet sich besonders für den Einsatz in Installationsverteilern von Wohn- und Zweckbauten, in denen eine kompakte und strukturierte Verdrahtung erforderlich ist. Auch in Schaltschränken mit hoher Packungsdichte kommt sie zum Einsatz, da sie durch ihre dreistöckige Bauweise Platz spart und gleichzeitig eine klare Trennung der Potenziale ermöglicht. In der Gebäudeautomation sowie in der Energieverteilung bietet sie eine zuverlässige und flexible Verbindungslösung. Darüber hinaus ist sie für Anwendungen im Bereich Schienenfahrzeuge geeignet, da sie die Anforderungen der Brandschutznorm DIN EN 45545-2 erfüllt.

Phoenix Contact ist ein weltweit führender Hersteller von Komponenten, Systemen und Lösungen in der Elektrotechnik, Elektronik und Automation. Das Unternehmen mit Sitz in Blomberg entwickelt innovative Produkte für industrielle Verbindungstechnik, Steuerung und Kommunikation. Mit Fokus auf Qualität, Nachhaltigkeit und technologischem Fortschritt unterstützt Phoenix Contact Kunden weltweit bei der Umsetzung moderner Automatisierungslösungen.

alte Voltusnummer: 1663049
Anwendung: Abgangsstromkreise
Art: Mehrstockklemmen
Art der Montage: Tragschiene
Bemessungsstrom: 28,00
Farbe: grau
für Neutralleiterschiene: Ja
Herstellerartikelnummer: 3214047
Herstellertyp: PTI 4-PE/L/NT
Klasse: Reihenklemmen
KNX: Nein
Marke: PHOENIX CONTACT
mit Einspeisung: Nein
mit Neutralleiterklemme: Ja
mit PE-Klemme: Ja
Querschnitt in mm: 0,14
Teilungseinheiten: -
